Vector V500是一款全系統多頻定位測向智能天線，集成了高精度定位測向接收機和高性能GNSS天線。
關鍵字：V500 高性能GNSS羅經,V500定位測向智能天線,定位測向智能天線

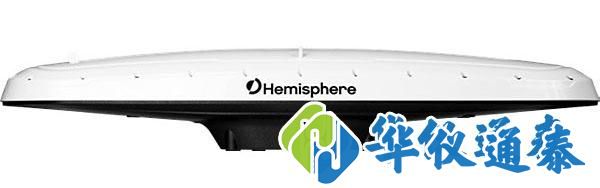

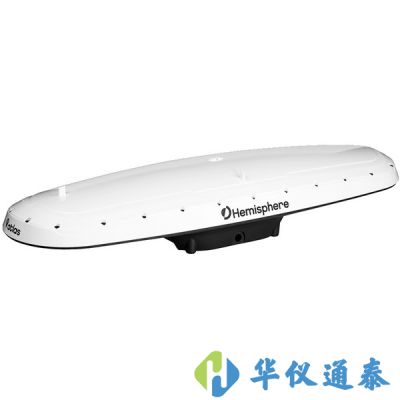

V500 高性能GNSS羅經產品簡介：
Vector V500是一款全系統多頻定位測向智能天線，集成了高精度定位測向接收機和高性能GNSS天線，支持GPS、BeiDou、GLONASS、Galileo和QZSS等衛星信號的接收。
V500支持SBAS、“中國精度”、RTK等多種差分定位模式，通過“中國精度”(Atlas)星基增強定位服務，單機可實現厘米級定位精度。
V500采用多種接口設計，支持藍牙和Wi-Fi無線通訊，配備功能強大的WebUI，操作更加簡便。
V500良好的性能，專為海洋應用而設計，同時也可滿足各種高精度陸地應用的使用需求。
V500 高性能GNSS羅經產品特點：
● 全系統多頻定位測向智能天線;
● 支持“中國精度”，單機實現厘米級定位;
● 雅典娜RTK引擎，RTK初始化更快、更穩定;
● 高精度定向，定向精度高達0.27°;
● 接口豐富，支持串口、CAN、網口、藍牙及Wi-Fi;
● 強大的WebUI，Wi-Fi直連，操作更簡便;
● 適用于惡劣環境的全堅固解決方案。
V500 高性能GNSS羅經技術參數：
GNSS性能指標 | |||
接收機類型 | GNSS多頻RTK接收機 | ||
可接收信號 | GPS, GLONASS, BeiDou, Galileo, QZSS6, IRNSS6, 中國精度 | ||
通 道 數 | 1059 | ||
跟蹤靈敏度 | -142 dBm | ||
SBAS跟蹤 | 2通道，并行跟蹤 | ||
數據更新率 | 10 Hz 標配, 20 Hz 可授權 | ||
授時精度(1PPS) | 20 ns | ||
轉 彎 率 | zui大100°/s | ||
冷 啟 動 | 60 s | ||
溫 啟 動 | 30 s （典型值） | ||
熱 啟 動 | 10 s （典型值） | ||
航向鎖定 | 10 s （典型值，有效定位后） | ||
速度限制 | 515m/s | ||
高程限制 | 18000m | ||
差分選項 | SBAS, 中國精度 (L-Band), RTK | ||
精度指標 | |||
定位精度 | RMS(67%) | 2D RMS (95%) | |
單 點1 | 2.4 m | - | |
SBAS2 | 0.6 m | - | |
Atlas H105 | 0.08 m | 0.16 m | |
Atlas H305 | 0.3 m | - | |
AtlasBasic5 | 0.5 m | - | |
RTK1,3 | 8mm+1ppm | 15mm+2ppm | |
測向精度 | 0.27° | ||
俯仰/橫滾 | 1° | ||
起伏精度 | 30cm (DGPS)1, 10cm (Atlas)1,5, 5cm (RTK)1,5 | ||
L-Band性能指標 | |||
頻率范圍 | 1525 ~ 1560 MHz | ||
跟蹤靈敏度 | -130 dBm | ||
通道間隔 | 5 kHz | ||
衛星信號跟蹤 | 手動或自動 | ||
捕獲時間 | 15 s (典型值) | ||
通訊指標 | |||
通訊端口 | 1個全雙工RS-232/RS-422, 1個RS-232, 2個CAN, 1個網口 | ||
波 特 率 | 4800 ~ 115200 bps | ||
無線接口 | 藍牙2.0，Wi-Fi 2.4GHz | ||
差分協議 | 自有差分格式ROX，RTCM v2.3，RTCM v3.2，CMR7，CMR+7 | ||
數據協議 | NMEA 0183, Crescent二進制 | ||
授時輸出 | 1PPS（CMOS，上升沿同步） | ||
事件標識輸入 | 漏*開路，下降沿同步，10KΩ，10pF負載 | ||
電氣指標 | |||
工作電壓 | 9 ~ 32 VDC | ||
功 耗 | 7.5 W | ||
工作電流 | 1.8 A | ||
電源隔離 | 無 | ||
反ji性保護 | 有 | ||
環境指標 | |||
工作溫度 | -40°C ~ +70°C | ||
存儲溫度 | -40°C ~ +85°C | ||
濕 度 | 95%無冷凝 | ||
防護等級 | 符合 ISO 60529:2013 關于IPx6 / IPx7 / IPx9 | ||
震 動 | 符合 IEC 60945:2002 第8.7節振動 | ||
EMC | 符合 IEC 60945:2002 | ||
機械指標 | |||
尺 寸 | 68.6L x 22.0W x 12.3H cm | ||
重 量 | 3.7 kg | ||
狀態指示燈 | 電源、GNSS鎖定、航向指示燈 | ||
電源/數據接口 | 22-pin | ||
輔助設備 | |||
陀 螺 儀 | 提供航向平滑及快速定向重捕獲，當GNSS信號丟失時, 提供長達3分鐘輔助航向, 精度優于1°/min4。 | ||
傾角傳感器 | 提供傾斜、橫滾數據，輔助進行快速定向及定向重捕獲。 | ||
注釋：
1. 取決于多路徑影響、可見衛星數、衛星分布、SA影響以及電離層活動
2. 取決于多路徑影響、可見衛星數、SBAS可用性和衛星分布
3. 取決于多路徑影響、可見衛星數、衛星分布、基線長以及電離層活動
4. 基于40s平滑時間常數
5. 可通過固件升級激活
6. CMR和CMR+不包含標準之外的專有數據信息
