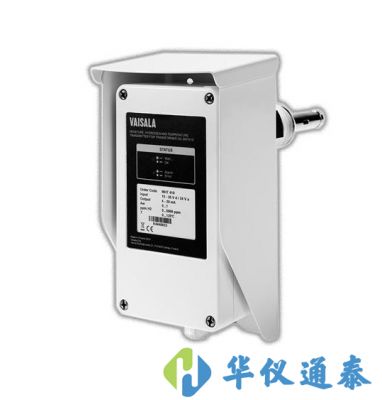

芬蘭維薩拉VAISALA MHT410水分、氫氣含量及溫度變送器

芬蘭維薩拉VAISALAMHT410水分、氫氣含量及溫度變送器產品描述：

MHT410變送器可實現變壓器油中水分、氫含量和溫度的直接測量，這一點與傳統解決方案迥異。MHT410所采用的非薄膜技術在欠壓 和過壓條件下均可工作。每只探頭均逐個在壓力測試環境下進行過泄漏測試。

MHT410不使用抽油泵、軟管、電池、閥、薄膜或其它可能發生故障或?qū)е码娏χ袛嗟囊啄p零件。該變送器能夠耐受寬幅度溫度變化、震動和惡劣室外環境。金屬外殼防護等級為IP66.并配有遮陽(雨)罩。另外其EMC容錯性也已經過特殊設計。*有電氣連接均已隔離。MHT410還可耐受短時間的斷電。

芬蘭維薩拉VAISALAMHT410水分、氫氣含量及溫度變送器產品特點：

在線監控絕緣油浸變壓器

直接在油中測量，無需借助泵或隔膜等手段

水分和氫氣傳感器與變壓器中的油直接接觸

實時監控變壓器運行狀況

提供變壓器故障狀況信息

采用廠家設計的探頭，堅固耐用、易于安裝

外形緊湊

采用隔離型輸入和輸出，設備符合EMC標準，金屬外殼達到IP66防護等級

探頭安裝深度可調節，適用于各種變壓器

芬蘭維薩拉VAISALAMHT410水分、氫氣含量及溫度變送器產品技術參數：

測量范圍(油中):0 ~ 5000 ppm

*大允許誤差(油中溫度范圍：-20 ~ +60 °C) (-4 ~ + 140 °F):讀數的 ±20% 或 ±25 ppm(取數據較大者)

重復性:讀數的 ±10% 或 ±15 ppm(取數據較大者)

*小檢測限值:20 ppm

典型長期穩定性:讀數的 3%/年

對其它氣體的交叉靈敏度:< 2% (CO2.  C2H2.  C2H4. CO)

響應時間:63%： 2.5 小時(傳感器未處于自校驗循環中)，90%：17 小時

預熱時間:2 小時，達到完全技術指標為 12 小時

傳感器:催化鈀鎳合金膜固態傳感器

油中水分測量

測量范圍(油中):0 ~ 100%相對飽和度 / 水活度aw 0  ~ 1

20 °C (+68 °F) 時的*大允許誤差(包括非線性、濕滯和重復性)

0 ~ 90%RS (aw 0.9 ~ 1.0):±2%RS (aw ± 0.02)

90 ~ 100%RS (aw 0.9 ~ 1.0):±3%RS (aw ± 0.03)

傳感器響應時間

(90%，+20 °C (+68 °F) 時靜止油中測量):10 分鐘

傳感器:HUMICAP? 180L2

溫度測量

測量范圍: -40 ~ +120 °C (-40 ~ +248 °F)

+20 °C (+68 °F) 時的*大允許誤差):± 0.2 °C (0.36 °F)

傳感器:Pt1000 RTD F0.1 類 IEC 60751

油液類型:礦物油

工作濕度范圍:0 ~ 100%RH，冷凝

工作溫度范圍(電子元件):-40 ~ +60 °C (-40 ~ 140 °F)

存儲溫度范圍: -40 ~ +60 °C (-40 ~ 140 °F)

耐壓范圍(探頭、短期):真空 ~ 10 bara

耐壓范圍(探頭、持續):4 bara(*大值)

集成短時停電保護:>  3  秒

電磁兼容性：

符合 EMC 標準 EN61326-1“工業環境”

直流電供電時，符合 CISPR22 B 類排放限制

在以下測試中，符合 IEC 61000-6-5 的要求

IEC 61000-4-2

IEC 61000-4-3

IEC 61000-4-4

IEC 61000-4-5

IEC 61000-4-6

IEC 61000-4-8(100 A/m 持續場強)

IEC 61000-4-11

IEC 61000-4-12

(本列表將持續更新)

工作電壓 *:15 ~ 30 VDC，24 VAC (±15%)(隔離電源)

功耗:4 W(典型值)-12 W(*大值)

模擬輸出(電流)*:三路隔離輸出 4 ~ 20 mA，無源(灌電流)

外部負載：500 Ohm(*大值)

設備發生故障時的故障狀態指示電流：3.5 mA(默認值),

用戶可針對每條通道進行配置

+20 °C 時的模擬輸出精度：± 0.125% 全量程

模擬輸出的溫度相關性：± 0.006 %/ °C 全量程

數字輸出*：隔離型 RS-485 半雙工---RS-485(維護端口，非隔離)

協議：MODBUS RTU，串行 ASCII 命令

螺絲接線端子：電線尺寸 AWG 22-14

單股線(實芯)1.5 mm2

絞線(彈性)1.0 mm2

建議的電線扭矩：0.4 Nm
