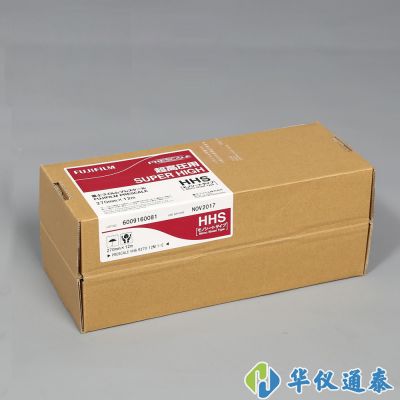

日本富士 HHS壓感壓紙

日本富士 HHS*高壓感壓紙產品簡介：

富士在彩色膠片生產方面的先進技術使其能夠生產測量壓力的很薄和穩定的小于200um(100umx2)的Prescale膠片。

施壓時在膠片上會出現紅色區。色彩的濃度會隨著壓力的改變而改變。提供了七種Prescale來滿足測量壓力的廣泛需求。

日本富士 HHS*高壓感壓紙產品特點：

. 便利地、直觀地檢查所施壓力的分布/均勻性

. 不同的色彩濃度表示的所施壓力甚至可以轉換成數值。

. 無需特殊設備或者裝置，成本低

. 測量速度快，所提供的圖片直觀清晰。

日本富士 HHS*高壓感壓紙產品應用：

. 汽車：調節汽車各個部件的壓力分布和平衡。汽缸蓋墊圈、引擎、剎車、離合器、輪胎、汽化器、密封墊、鑄件、油盤、變速箱等。

. LCD：調節偏振器粘附的壓力分布。調節ACF壓焊和TCP壓焊的壓力分布。

. 半導體：在磁帶反面磨削和切割時，調節疊層卷片的壓力分布。在半導體CMP加工過程中，調節拋光的壓力分布。

. 印刷電路板：調節焊料膏擠壓印刷電路板的壓力分布。調節多層印刷電路板的感光劑膜(DFR)疊層的壓力分布。

. 調節高性能卷片的包膠夾輻的壓力平衡。

. 調節疊層卷片的壓力平衡。

. 調節高性能膠片的風壓壓力。

. 調節真空膠合機的壓力分布。

. 調節燃料電池組的壓力分布和流程檢驗。

結構：

有兩種Prescale。單片型的聚酯片基板上涂有顯色物質，上面又有微囊生色物質。

雙片型由兩個聚酯片基組成。一個涂有一層微囊生色物質，而另一個涂有顯色物質。使用兩個膠片時涂層要面對面。

工作原理：

施壓時微囊破裂，生色物質與顯色物質相互反應，紅色區出現在膠片上。

規格和操作環境：

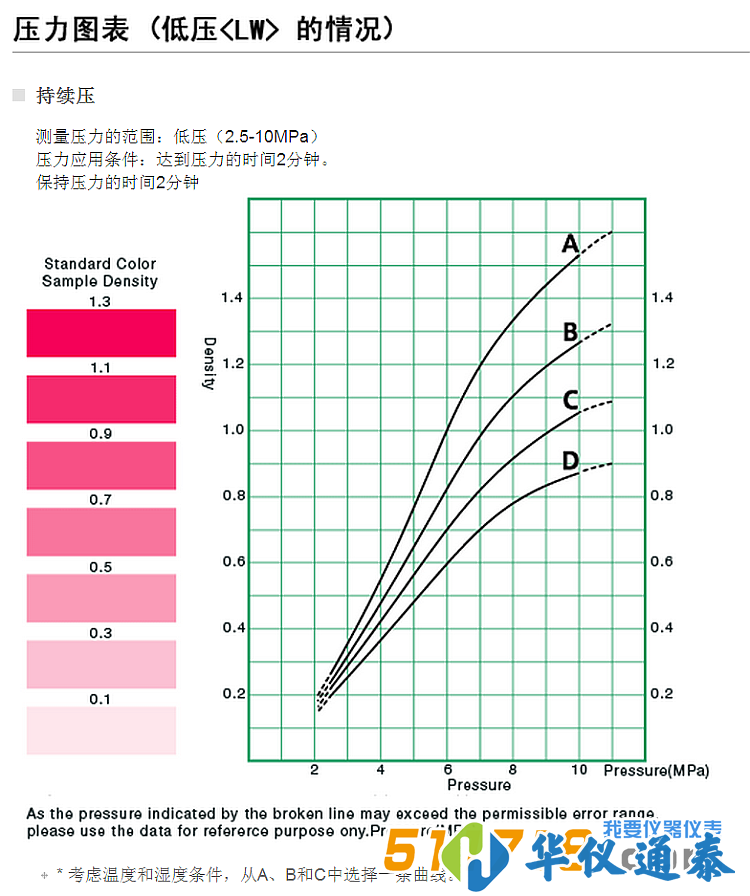

誤差：±10%或者更低(在23°C、65%RH的條件下，通過密度計測量)

建議的溫度范圍：20°C~35°C(68°F～~ 95°F )(*1)

建議的濕度范圍：35%RH ~ 80% RH(*2)

厚度：單片型(S): 100μm雙片型(W):100μm x2

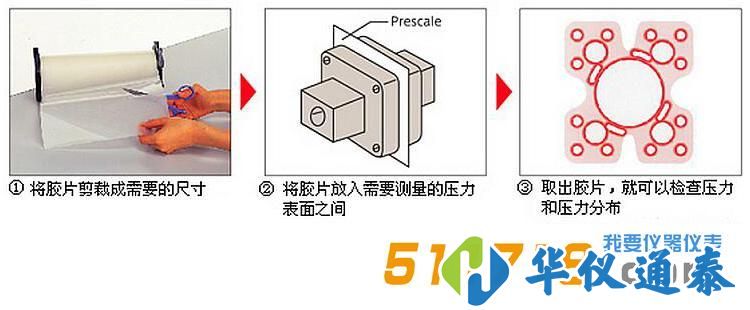

使用方法：

感壓紙是能測試壓力的材料。施壓時，發色劑微囊破裂、與顯色劑發生反應。

注意事項：

操作具有很其低壓的膠片時要尤其注意。不要觸摸、摩擦或者彎曲成色紙張的表面。

雙片型(微壓:4LW-中壓: Mw)

正確裁切兩張Prescale膠片(A膠片在黑色袋內、C膠片在藍色袋內)。每個膠片的粗糙面相互面對、把膠片插入要測量壓力的地方。

施壓、膠片上出現紅色區，而且顏色密度隨著壓力水平的改變而改變。拿出C膠片，并檢查壓力的分布情況。如要更*確的壓力值，請使用壓力分析系統。

單片型(中壓:MS-*高壓:HS

正確裁切黑色袋里的Prescale膠片。把膠片插入要測量壓力的地方。

施壓，紅色區出現在膠片上，顏色密度隨著壓力水平的改變而改變。拿出膠片。檢查壓力的分布情況。

如要更*確的壓力值，請使用壓力分析系統。
