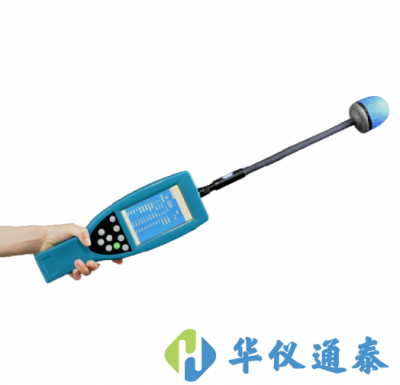

SYET-550L系列電磁輻射分析儀

SYET-550L系列電磁輻射分析儀產品簡介：

SYET-550L系列電磁輻射分析儀是研發的專業電磁輻射分析設備，儀表基于一代場強儀產品基礎開發，廣泛聽取專家和用戶意見，吸取國內外儀表先進經驗，結合國內用戶操作習慣與標準規范要求，精心研制的二代電磁場強儀表系列產品。

SYET-550L 采用了先進的微控器和傳感器技術，通過創新的電磁場軟件計算方法，是一款高精度、高可靠性的電磁輻射測量儀器，其按照*家電磁輻射相關標準設計，能準確、快捷地測量各種復雜環境中的電磁輻射，儀器支持的測試頻率范圍達1Hz-300GHz，通過配備不同型號的探頭可以分別指示電場強度、磁場強度、磁感應強度以及功率密度，用于滿足標準要求的測試，及建立人體*全評估。

SYET-550L系列電磁輻射分析儀產品特征：

1Hz~300GHz 低頻、射頻兼容一體式超寬頻主機

5 英寸全彩色LCD 屏，高透顯示，背光調節，適應各類光線環境下使用

按照GBZ/T189.3 標準打造的電、磁場一體式探頭

根據GB8702-2014 標準限值及方法的電磁場曝露*全評估

三軸全向探頭，X、Y、Z 三個自由軸向的各向同性測量

工頻電場及磁場測量值同屏顯示，同步測試，無需切換

射頻雷達脈沖檢測，True RMS 評估，適配搭載熱電偶傳感器探頭

支持分量模式、百分比模式、特征值模式等的豐富數據結果顯示

支持滿足標準要求的統計場強指示，E5，E50，E80，E95

校準數據存儲在探頭EPROM 內，主機與探頭獨立校準，支持自由組合

8GB容量，不低于100 萬條數據存儲，支持歷史數據查詢

通過省級計量校準機構計量校準，符合測試標準要求

SYET-550L系列電磁輻射分析儀核心特色：

內置藍牙拓展，支持測試現場實時打印測試數據記錄

內置溫濕度測量模塊拓展，可同步檢測溫度、濕度

內置聲光報警器，提供多種自動報警功能，閾值可調

適用于GBZ/T 189.3 的自動8 小時加權平均測量功能

SY主機與Narda 場強儀數據互通，探頭正、反向兼容

支持自定義點位數量及時間的空間平均與時間平均測試功能

SYET-550L系列電磁輻射分析儀適用標準：

《工作場*有害因素職業接觸限值第2 部分：物理因素》(GBZ2.2-2007);

《工作場所物理因素測量*1 部分：*高頻電磁場》(GBZ/T 189.1-2007);

《工作場所物理因素測量第2 部分：高頻電磁場》(GBZ/T 189.2-2007);

《工作場所物理因素測量第3 部分：1Hz~100kHz 電場和磁場》(GBZ/T189.3-2018);

《工作場所物理因素測量第5 部分：微波輻射》(GBZ/T 189.5-2007);

《輻射環境保護管理導則電磁輻射監測儀器和方法》(HJ/T10.2-1996);

《輻射環境保護管理導則電磁輻射環境影響評價方法與標準》(HJ/T10.3-1996);

《交流輸變電工程電磁環境監測方法(試行)》(HJ681—2013);

《移動通信基站電磁輻射環境監測方法》(HJ972-2018);

《電磁環境控制限值》(GB8702-2014);

《電磁輻射暴露限值和測量方法》(GJB5313A-2017)

《限制時變電場、磁場和電磁場暴露的導則(300GHz 以下)》(ICNIRP1998導則);

《限制時變電場和磁場暴露的導則(1Hz~100kHz)》(ICNIRP2010 導則);

《限制時變電場和磁場暴露的導則(100kHz~300GHz)》(ICNIRP2020 導則);

《關于人體暴露于基站附近的電磁場強度現場測量用基本標準》(EN50492-2008)等

SYET-550L系列電磁輻射分析儀產品用途：

電磁環境質量摸排及*全評估測試;

滿足GBZ/T 189系列標準要求的各種職業衛生場景的電場和磁場監測。

高壓輸變電系統、配電室、換流站、變壓器等電網設施的電場和磁場監測;

家用電器、地鐵、高鐵、充電樁等場所工頻電磁場監測;

4G/3G/2G 通信基站、雷達、導航臺、衛星地球站、數字微波接收站等的射頻電磁場監測;

長波、中波、短波、調頻等廣播電視發射設施電磁場監測;

高頻感應爐、熱合機、烘干設備、微波爐、微波理療儀、核磁共振等工科醫設備的電磁泄漏檢測;

國防電子對抗電磁曝露測量及*全評估測試;

新能源汽車、充電樁及無線充電系統的電場和磁場監測;

通信基站、國防電子對抗、輸變電系統、電磁爐、廣播電視、*用雷達、配電室、微波爐、電視塔臺、醫療系統、鐵路運輸系統、電扇、通信雷達、航空航天系統、牽引電力設備、ISM終端、無線通訊系統、電磁兼容實驗室、工業控制、衛星電視等。

SYET-550L系列電磁輻射分析儀技術參數：

1、SY-550L電磁輻射分析儀主機技術參數：

頻率范圍：1Hz~300GHz

顯示單位：V/m、kV/m、uW/cm2、W/m2、mW/cm2、A/m、mA/m、nT、uT、mT、標準計權值%，根據結果自動切換V/m 和kV/m等。

結果類型：實時值、標準計權值%、15 秒RMS、自定義時長RMS、平均值、*大值、*小值、統計場強值(E5、E50、E80、E95)

采樣間隔：200ms

數據刷新間隔：

實時值、標準計權值、三軸實時值1s刷新

15秒RMS、平均值、統計場強值15s刷新

自定義時長RMS 數據根據設置時間刷新

數據存儲：8GB，不低于100w條數據

電池：使用時間≥9小時，充電時間≤3小時

顯示精度：數據顯示至小數點后3 位，百分比顯示至小數點后1 位

溫度：工作溫度-10℃-40℃，貯藏溫度-40℃-60℃

濕度：相對濕度0~95%，無冷凝

防護等級：IP55

尺寸：320*110*45(L*W*H,mm)

重量：635g

輔助功能說明：

溫濕度檢測：溫度：0℃~50℃溫度測量范圍;數據精度提供到小數點后1位;濕度：20%~95%實物測量范圍;數據精度提供到小數點后1位

藍牙拓展：支持藍牙連接打印機、手機等，數據打印或數據傳輸

2、SY-50L技術參數：

頻率范圍：1Hz~100kHz

測量類型：電場、磁場

測量范圍：電場0.01V/m~100kV/m、磁場1nT~10mT

動態范圍：電場/磁場：110dB

過載限值：電場200 kV/m、磁場20 mT

平坦度：電場/磁場：±0.35dB

線性度：電場/磁場：±0.2dB

各向同性響應：電場±0.55dB、磁場±0.2dB

報警方式：聲音報警，報警閾值可調

支架及接頭：螺紋嵌入，規格UNC ?“，配置木質絕緣三腳架

內置電池：鋰電池，可充電， 7.4 V / 5.4 Ah

工作時間：≥9 小時

充電時間：≤4 小時

溫度：工作溫度-10℃-40℃，貯藏溫度-40℃-60℃

濕度：相對濕度0~95%，無冷凝

防護等級：IP52

尺寸：95*95*110(L*W*H,mm)

重量：430g

3、SY0691技術參數：

頻率范圍：100kHz-6.5GHz

測量范圍：0.2V/m-1000V/m;10nW/cm2 ～123mW/cm2

動態范圍：70dB

方向性：各向同性(三軸)

過載限值：1500 V/m 連續波，10kV/m 峰值

平坦度：±1.5 dB

線性度：±0.5dB(0.5 V/m - 100 V/m)

各向同性響應：±0.5dB

溫度：工作溫度-10℃-40℃，貯藏溫度-40℃-60℃

濕度：相對濕度0~95%，無冷凝

防護等級：IP52

尺寸：390*60?(mm)

重量：63g
