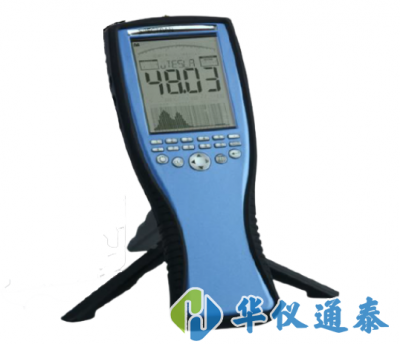

德國Aaronia(安諾尼) NF5035S低頻電磁輻射分析儀

德國Aaronia(安諾尼) NF5035S低頻電磁輻射分析儀產品簡介：

NF5035S是一款低頻電磁場測試設備，內置的電磁場傳感器使測試更為方便，預裝的工頻(50Hz-60Hz) 電磁場測試快捷鍵，自帶的高清LCD顯示屏使客戶準確讀出電磁場數值和對應頻率。贈送的MCS軟件讓設備和PC的連接。在國內的高校、研究所、第三方檢測、職業衛生、汽車電子等領域得到了廣泛應用。

MCS軟件

該軟件提供免費升級，可進行測試數據錄制回放，保存格式MDR和Excel。軟件內置好了一些測試文件，工程師也可以根據需要設置測試文件，重復測試時雙擊即可。通過軟件可以設置*全限制報警。

測試圖示

德國Aaronia(安諾尼) NF5035S低頻電磁輻射分析儀產品技術特點：

內置3維電磁場復合傳感器

數據記錄器(64KB)，可擴展到1MB，選件001

暴露限值計算，根據標準DIN/VDE0848

大尺寸高清晰液晶顯示

手動撥輪,使菜單操作簡單，可控制音量

同時顯示頻率和信號強度

免費頻譜分析軟件MCS，支持3種操作系統。網上升級

實時遠程控制(通過USB口)

快速FFT/DFT頻譜分析

顯示保持功能

高性能DSP處理器

大尺寸液晶顯示屏，清晰、直觀的顯示多種檢測結果

1/4英寸手槍式握把

德國Aaronia(安諾尼) NF5035S低頻電磁輻射分析儀應用舉例：

地磁場測量，以及質勘探，甚低頻振動試電磁輻射選頻分析

RFID測試與開發 電磁兼容檢測

適用頻段：靜態磁場 甚低頻、低頻 (3Hz-300kHz) 工頻 (50Hz/60Hz) 中頻(300kHz-3MHz) 高頻 (3MHz-30MHz) 甚低頻振動測試與分析

輸配電系統工頻和高磁輻射分析

電磁兼容檢測

科學研究、產品開發

高校教學

環境電磁輻射監測

工作場所的電磁*全監測

國防電子設備的磁*全檢測

航空天設備電磁環境監測

鐵路牽引電力線網

電源線及纜

變壓器

電力系統及諧波

節能燈泡

開關電源

TFT、LCD液晶顯示器及電視機

DSL

ADSL

VDSL

13.56MHz RFID

各種工作頻率達 30MHz附近的家用、辦公室工業電器磁檢測

德國Aaronia(安諾尼) NF5035S低頻電磁輻射分析儀技術參數：

頻率范圍：1Hz-1MHz(加選件可擴展至20MHz、30MHz)

電場范圍：1V/m~50kV/m

磁場范圍：100pT~ 20mT(使用PBS1可擴展測試范圍)

當使用選件006(三維靜態磁場傳感器)時，測量范圍擴展：10μG - 20G (typ.) (Gauss)(典型測試范圍) 當使用選件009(24位精度三維靜態磁場傳感器)時，測量范圍擴展： 10nG - 20G (typ.) (Gauss)(典型的測試范圍)

SMA模擬輸入：200nV-200mV (典型測試范圍 )

分辨率帶寬(RBW)： 0.3Hz-1MHz(步進1-3-10)

單位：V，V/m，T，G，A/m (可選電平單位)

檢波器：均方根，峰值

輸入端口：高阻抗SMA，端口輸入

精度：〈3%

解調：AM FM

重量：420g

語音端口：內置揚聲器，音量控制，2.5mm語音插口

尺寸(長/寬/高)： 250x86x27mm

重量：420g

德國Aaronia(安諾尼) NF5035S低頻電磁輻射分析儀配置清單：

1、標準配置

NF5035S主機 1臺

集成內置的電場和磁場傳感器 1個

充電電池(1300mAh) 1塊

電源 1個

鋁制防護箱 1個

實時控制分析軟件 1套

2、可選選件

選件001(1MB內存擴展)

1MB的內存擴展。強烈建議在數據記錄器使用!標準配置的內存會很快用盡,內存擴展可以供10,000個記錄空間，標準的內存僅提供100個記錄，標準的內存是64KB

選件005 (65MSPS 的信號處理器，配有2個12位數字下變頻頻率濾波器)

先進的12位數字下變頻頻率濾波器，快速,準確,干凈地頻率濾波,同時改善靈敏度，例如在磁場測試中，(取決于測試頻率)可以測試準確到1pT(0.001nT), 如果沒有此選項，測試精度只能到0.1nT.

選件UBBV1 40dB低噪聲外接寬帶前置功率放大器( 1MHz-8GHz)

這個外接的低噪聲前置放大器，頻率范圍寬，增益高達40dB，特別是在測量信號弱時，性能好，適合EN55011,EN55022或者EN50371電磁兼容測試。如果你使用BicoLOG天線，或者PBS1近場探頭，和EMC嗅探器，這個選件是達到好的測試結果所需的。

選件006(三維靜態磁場傳感器)

這是高等的地球磁場傳感器，可以進行物探測量，測量地球磁場的異常。它也可以將儀器變成一個磁強計，測試永磁鐵的靜態場強。由于傳感器的3維各向同性的特點，測試可以同時在三個方向上進行，或者單獨一個方向，上進行。靈敏度是10nT-600T。

選件008 20MHz頻率擴展

20Mhz頻率擴展顯著地增加了頻譜儀覆蓋的頻率范圍，可以測量此，頻段內的ASDL,和13.56Mhz的RFID。沒有此選項，頻率覆蓋范圍只能到達1MHz。

選件009 24位精度3維靜態磁場傳感器

此選項提供了3維靜態磁場傳感器(選件006)的高精度輔件。地球此選項提供了3維靜態磁場傳感器(選件006)的高精度輔件。地球磁場測量的需備選件。NF-5035S 的標準配置是14位精度。

選件010 30MHz頻率擴展

此選件將NF-5035S或者NF-XFR的頻率測試范圍擴展的30Mhz，從1kHz到30MHz。它可以測試VDSL2的信號。數字下變頻時鐘頻率的提高，使此選件成為工程師和監管部門人員做準確測量的需備設備。

NF-5035S的標配是1Hz到1MHz

3、輔件

電磁干擾/電磁兼容近場探頭PBS1和PBS2(頻率從DC到9GHz)

可以直接指向干擾源進行測試，頻率從直流到9GHz，也可以進行通用的EMC測試和監測。近場探頭和嗅探器包括5個探頭，其中有4個磁場探頭和1個電場探頭。

有源差分探頭ADP1 ( 從直流到30MHz)

選件ADP1提供一種零電勢的測試，并把測試范圍擴展到240V。信號不受影響(零電勢)。對頻譜儀的輸入保護高達1400V。直接線纜測試，DSL,ADSL,VDSL,自由運行振蕩器，總線等測試，此選件是需備的。

震動傳感器GEO10 和GEO14 (4Hz bis 1kHz)

高度敏感的震動傳感器，具有令人吃驚的靈敏度和寬廣的頻率范圍, *低到4Hz。特別適合檢測在工作場合的設備和電路的震動，以及*全限值監測。

3000mAh鋰電池

提供更長久的操作使用時間(增加了4倍)強烈推薦自動測試使用。

標配的1300mAh將被更換。

USB口連接線(特制)

連接頻譜儀和電腦，特制的高性能磁環，強烈推薦連接電腦使用。

頻譜儀橡膠保護套

保護并且個性化你的頻譜儀，訂購一個厚實的橡膠套，防止磕碰，不影響任何功能。

手槍式握把/微型三腳架

可拆卸的把手，實用的三角架。可接在頻譜儀的后面，手持方便，放在桌上也可以，例如使用頻譜分析軟件連接電腦時。

SMA接頭直流隔離器

在測量直流電供電的信號時，例如DSL/ISDN 線，須使用直流隔離器。它可以防止直流電源損壞頻譜儀的輸入端。將直流隔離器連接到頻譜儀的SMA輸入端口即可。

校準證書

專業用戶使用，包括詳細的校準數據表
