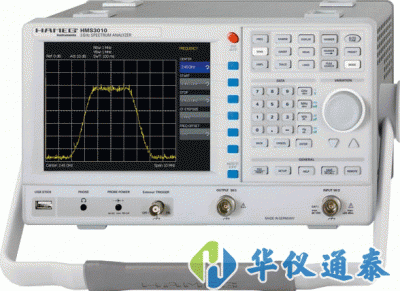

德國惠美(HAMEG) HMS3010頻譜分析儀

頻率范圍

100kHz～3GHz

溫度穩定性

±2ppm(0～30℃)

老化

±1ppm/年

頻率計數器

  分辨率

1Hz

  精度

±(頻率×參考誤差)

跨度設置范圍

0Hz(0跨度)和100Hz～3GHz

頻譜純度

載波30kHz(500MHz，＋20～30℃)：＜-85dBc/Hz
載波100kHz(500MHz，＋20～30℃) ：＜-100dBc/Hz
載波1MHz(500MHz，＋20～30℃) ：＜-120dBc/Hz

掃描時間

跨度＝0Hz：20ms～100s
跨度＞0Hz：20ms～1000s，很小.20ms/600MHz

分辨率帶寬(RBW)(-3dB)

100Hz～1MHz，1－3步進，200kHz

誤差

≤300kHz：±5%典型值
1MHz：±10%典型值

RBW分辨率帶寬(-6dB)

200Hz，9kHz，120kHz，1MHz

視頻帶寬(VBW)

10Hz～1MHz，1～3步進

幅度

顯示范圍

平均噪聲可到+20dBm

幅度測量范圍

典型值-114dBm～+20dBm

高頻輸入(HF)時，很大允許直流電壓

80V

高頻輸入時，很大輸入功率

20dBm，30dBm，允許3分鐘時很大值

無互調范圍

三階互調產物：2×-20dBm(參考電平-10dBm)：+66dB典型值(典型+13dBm三階截距TOI)
信號偏離≤2MHz：60dB典型值(+10dBmTOI)
信號偏移＞2MHz：+66dB典型值(+13dBm，TOI)

DANL(顯示平均噪聲電平)

(RMB1kHz，VBW10Hz，參考電平≤-30dBm)10MHz～3GHz：-105dBm典型值，-114dBm
含前放：典型-135dBm(100Hz RBW)

內部雜散

參考電平：≤-200dBm ,f＜30MHz，RBW≤100kHz時，＜80dBm

輸入相關雜散

混頻器電平≤-40dBm，載波偏離＞1MHz

二次諧波接受頻率

混頻器電平-40dBm：-60dBc典型值

電平顯示

參考電平：-80dBm～+20dBm，1dB步進
顯示范圍：80dB，40dB，20dB，10dB，線性
對數顯示單位：dBm，dBμV，dBmV
線性顯示單位：μV，mV，V，nW，μW，mW，W
測量跡線：1跡線和1存儲跡線

跟蹤運算

A－B(軌跡－存儲軌跡)

檢波器

自動/很小/很大峰值/采樣率，RMS，平均值，準峰值

電平顯示誤差

參考電平降至-50dB，20～30℃時，＜1.5dB，典型值為0.5dB

標記/△標記

標記點數

8

標記功能

峰值，下一個峰值，很小值，*心＝標記頻率，參考電平＝標記電平，在峰值上*有標記點

標記顯示

正常(電平)，噪聲標記，(頻率)計數器

輸入/輸出

高平輸入

N(插孔)
高頻輸入阻抗：50Ω
VSWR(10MHz～3GHz)：≤1.5典型值

跟蹤源輸出

(HMS3010)N插孔
輸出阻抗：50Ω
頻率范圍：5MHz～1GHz/3GHz
輸出電平：-20dBm～0dBm，1dBm步進

觸發和外部參考輸入

BNC插孔，可選
觸發電平：TTL
參考頻率：10MHz
基本電平：10dBm

近場探頭電源輸出

6VDC，很大100mA(2.5mm插孔)

音頻輸出(耳機)

3.5mm插孔
解調：AM和FM

其他

顯示

6.5”TFT彩色VGA

存儲/調出記憶

10個空耗的儀器設置

觸發

自動運動，視頻觸發，外觸發

接口

USB、RS-232(HO720)
前面板U盤端口
后面板USB打印
端口來自SW2.0.外部監視的DVI接口

外接電源

105/253V .50/60Hz ，CAI Ⅱ

功耗

很大40W在230V，50Hz

保護等級

*全等級I(EN61010-1)

操作溫度

+5～40℃

保存溫度

-20～+70℃

很大相對濕度

5%～80％(無冷凝)

尺寸

285×175×220mm

重量

3.6kg

*有以上數據在預熱30分鐘23℃下測試
