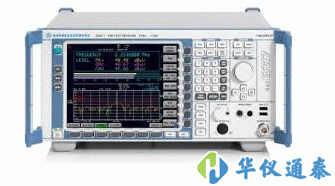

德國R&S ESCI EMI測試接收機

德國R&S ESCI EMI測試接收機是來自羅德與施瓦茨的全新的頂好可信賴的EMI測試接收機, 基于頻譜儀平臺. R&S ESCI完全符合CISPR16-1-1, 完全滿足民用EMC標準的要求。

德國R&S ESCI EMI測試接收機產品簡介：

EMI測試接收機R&S ESCI(9kHz-3GHz) 是來自羅德與施瓦茨的全新的頂好可信賴的EMI測試接收機, 基于頻譜儀平臺. R&S ESCI完全符合CISPR16-1-1, 完全滿足民用EMC標準的要求。

*色的射頻指標：

總的測量不確定度<1dB

顯示平均噪聲電平(DANL)典型值 -155dBm

1dB壓縮點+5dBm

射頻輸入有脈沖防護

預選濾波器

內置20dB預放大器

*色的性能：

多達10個子范圍的可編輯掃描表

內置了EMI測試的初測&終測自動測試程序

初測, 數據篩選(峰值列表), 終測的評估功能

頻譜分析儀

快速ACP測量

時域分析(記錄時間>2小時)

多種應用：

不同的中頻濾波器(EMI, 3dB, 信道, RRC, FFT)

電池或AC供電操作

遠程控制操作

與PC兼容的屏幕截圖功能

Windows XP支持打印機

USB接口

可存儲的儀表設置

德國R&S ESCI EMI測試接收機產品特點：

R&S ESCI在3GHz的頻率范圍內設立了測量速度和測量精度的新標準由于采用了創新的技術, 如大規模集成電路前端和大量的數字信號處理, 與羅德與施瓦茨公司ASIC相結合, 所以有*色的指標和高的可靠性。

在傳統民標認證級EMI測試接收機的基礎上擴展了頻譜儀的多種功能。

EMI測試接收機：

集成了預選器和20dB的預放大器

提供了峰值、平均值、準峰值、RMS和CISPR-AV檢波器(很多同時三個檢波器)

符合CISPR的EMI測量帶寬: 200Hz, 9kHz, 120kHz, 1MHz

脈沖加重完全符合CISPR16-1-1, 包括單脈沖

完全符合*有的民用EMI標準, 例如CISPR, EN, ETS, FCC, ANSI C63.4, VCCI, VDE

頻譜分析儀：

分辨率帶寬10Hz-3MHz(1/3/10步進) 用于數字調制信號測量的RMS檢波器

帶寬從100Hz到5MHz的信道濾波器

TOI, ACPR, OBW, 幅度統計功能的測試程序

更多的EMC性能特點：

總的測量不確定度<1dB(接收機模式), 噪聲系數典型值7dB

在頻譜儀模式下進行快速初測

使用用戶可編程的掃描表

初測和頻譜分析的組合(分屏/混合模式)

對結果以及限值線的顯示與比較，包括電纜損耗，耦合網絡，天線系數的修正因子組合。

可為終測進行數據篩選和頻率列表的修改

帶有很大值保持的不同檢波器的柱狀圖顯示

自動范圍調整和過載檢測

帶有揚聲器的音頻解調

21cm TFT彩色液晶顯示

德國R&S ESCI EMI測試接收機技術參數：

R&S ESCI背后是羅德與施瓦茨公司在測試接收機和頻譜儀上幾十年的研發經驗。測試接收機的先進的設計理念提供了以下特點:
