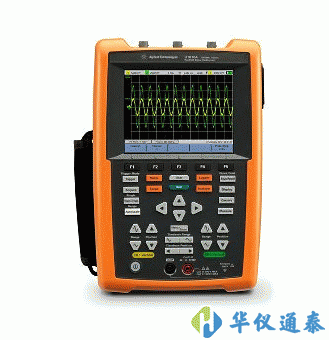

美國AGILENT U1610A 手持式示波器

技術指標

垂直系統

帶寬(-3dB)1

100 MHz

200 MHz

直流垂直增益精度1

全量程的±4%

全量程等于8格

雙光標精度1

±｛直流垂直增益精度+0.4%全量程(~1很低有效位(LSB))｝

±｛4%全量程±0.4%全量程(~1 LSB)｝

特征

采集

很大采樣率

1GSa/s交叉，每通道500MSa/s

2GSa/s交叉，每通道1GSa/s

很大波形存儲器深度

120Kpts/通道(交叉)，

60Kpts/通道(無交叉)

2Mpts/通道(交叉)，

1Mpts/通道(無交叉)

垂直分辨率

8位

峰值檢測

>10ns

>5ns

平均值

可在2至8192之間選擇，以2的指數冪為增量

濾波器

10kHz和20MHz帶寬限制器

內插

(Sin x)/x

垂直系統

模擬通道

通道1和通道2同時采集

計算得出的上升時間

3.20ns(典型值)

1.75ns(典型值)

垂直標度

2mV/格至50V/格

很多輸入

CAT III 600V(使用10：1探頭)

CAT III 300V(直接)

偏置(位置)范圍

±4格

動態范圍

±8格

輸入阻值

1MΩ±1%≈22pF±3Pf

耦合

直流、交流

帶寬限制

10kHz和20MHz(可選)

通道間隔離(通道采用相同的伏特/格設置)

CAT III 600V

探頭

U1560-60002 1∶1無源探頭

U1560-60002 10∶1無源探頭

U1560-60002 100∶1無源探頭

探頭衰減因數

1x，10x，100x

探頭補償輸出

5Vpp，1kHz

噪聲峰峰值(典型值)

全量程的3%或5mVpp，取兩者中的較大值

直流垂直偏置(位置)精度

±0.1格±2mV±1.6%偏置值

單一光標精度

±｛直流垂直增益精度+直流垂直偏置精度+0.2%全量程(~?很低有效位(LSB))｝

±｛4%全量程±0.1格±2mV±1.6%偏置值±0.2%全量程(~?LSB)｝

水平系統

量程

5ns/格~50s/格

2ns/格~50s/格

分辨率

100ps(5ns/格時)

40ps(2ns/格時)

時基精度

25ppm

參考位置

左，中，右

時延范圍(預觸發)

1屏幕寬度或120μs(取兩者中的較小值)

1屏幕寬度或1ms(取兩者中的較小值)

時延范圍(后觸發)

50ms~500s

20ms~500s

時延分辨率

100ps(5ns/格時)

40ps(2ns/格時)

時延測量精度

相同通道：±0.0025%讀數±0.17%屏幕寬度±60ps

通道間：±0.0025%讀數±0.17%屏幕寬度±120ps

模式

主模式、縮放、XY、滾動

水平平移和縮放

雙窗口縮放

特征(續)

觸發系統

信號源

通道1、通道2、外部通道

模式

普通模式、單一模式、自動模式

類型

邊沿、毛刺、TV、第N個邊沿、CAN、LIN

自動定標

找到或顯示活動中的通道，在編號很高的通道上設置邊沿觸發類型，在示波器通道上設置垂直靈敏度 , 時基顯示為~2
個周期

要求很小電壓>10mVpp,0.5%占空比 ,很低頻率>50Hz

釋抑時間

60ns～10s

量程

距*心屏幕±6格

靈敏度

≥10mV格:0.5格

<10mV/格:大于1格或5mV

觸發電平精度

±0.6格

耦合模式

交流 (~10 Hz)、直流、低頻*制 (~35 kHz)、高頻*制 (~35 kHz)
