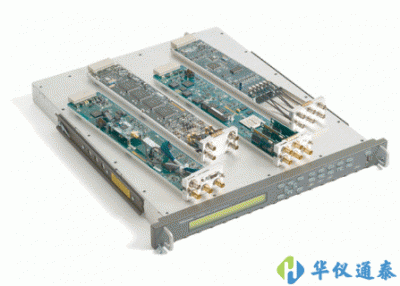

美國Tektronix(泰克) ECO8020同步脈沖發生器

美國Tektronix(泰克) ECO8020同步脈沖發生器是一種功能豐富的自動同步和信號切換設備，儀器提供優異的可靠性、穩定性和高可用性。

關鍵字：ECO8020,ECO8020同步脈沖發生器,美國Tektronix(泰克)發生器

聯系電話：王經理 13261731718
QQ咨詢：2881699718

美國Tektronix：泰克設計和制造能夠幫助您測試和測量各種解決方案，從而突破復雜性的層層壁壘，加快您的全局創新步伐。我們攜手共進，一定能夠幫助各級工程師更方便、更快速、更準確地創造和實現技術進步。泰克推出的各種解決方案在過去這 70 年間，為許多人類重大進步提供了強有力的支持。醫療。通信。移動。太空。我們的辦事處遍布于 21 個*家和地區，致力于為即將創造未來的全球科學家、工程師和技術人員提供服務和支持。

品牌介紹

泰克設計和制造能夠幫助您測試和測量各種解決方案，從而突破復雜性的層層壁壘，加快您的全局創新步伐。我們攜手共進，一定能夠幫助各級工程師更方便、更快速、更準確地創造和實現技術進步。泰克推出的各種解決方案在過去這 70 年間，為許多人類重大進步提供了強有力的支持。醫療。通信。移動。太空。我們的辦事處遍布于 21 個*家和地區，致力于為即將創造未來的全球科學家、工程師和技術人員提供服務和支持。

王經理 13261731718

產品推薦

瑞士MBW 2500型濕度發生器

美國Tektronix(泰克) AFG2021任意波形/函數發生器

美國Tektronix(泰克) AFG3022C任意波形/函數發生器

瑞典Friborg NG8280粉紅噪聲發生器

產品詳情

美國Tektronix(泰克) ECO8020同步脈沖發生器產品簡介：
?ECO8020 是一種功能豐富的自動同步和信號切換設備
?其配置和功能能夠滿足目前主控同步應用和其他厲害同步時基應用的需要
?ECO8020 提供優異的可靠性、穩定性和高可用性
?其設計具有可選的高帶寬輸入切換功能，適用于 HD/SD 和/或 3G-SDI 信號環境
?每個 ECO8020 單元都可以配合使用以下信號發生器來組成完整的同步發生器系統
?為設施內關鍵的時基和同步系統提供額外冗余
?一對泰克主控同步/主控時鐘參考發生器 (SPG8000)，適用于大多數廣播設施時基應用
?一對泰克測試信號發生器 (TG8000)，適用于更厲害的后期制作設施時基應用

美國Tektronix(泰克) ECO8020同步脈沖發生器產品特點：
?切換模擬黑脈沖、HD 三電平同步、AES/DARS、字時鐘、LTC 以及 SD/HD/3G-SDI 信號
?電子快速切換功能實現幾乎無毛刺的同步源切換，將工作中斷降至很低
?自動或手動切換模式
?前面板 LED 故障燈用于指示每個單獨通道以及電源狀態
?兩個可熱切換的電源，確保參考信號的連續可用性
?Web 界面方便管理配置，SNMP 方便管理狀態和告警信息
?電子快速開關功能為*有 50 MHz 電子快速開關通道的標配
?很大地改進了切換開關的速度，從而很大程度降低主從輸入之間切換時對參考同步信號的擾動
?電子快速開關通道有自鎖繼電器備份，能在掉電時吸合以維持選定的信號路徑
?可選的 3 GHz 繼電器開關通道為 SD/HD/3G-SDI 信號進行優化，但也適用于大多數參考信號
?這些通道利用高帶寬自鎖繼電器在掉電時保存選定的信號路徑

美國Tektronix(泰克) ECO8020同步脈沖發生器產品應用：
?同步發生器和時間參考發生器系統
?適用于廣播、演播室、移動和后期制作設施
?為分布式系統架構提供主從（同步鎖相）操作

美國Tektronix(泰克) ECO8020同步脈沖發生器技術參數：

典型回波損耗
基本和選件 REF 50 MHz 電子快速開關通道	35 dB，300 kHz 至 6 MHz 25 dB，6 MHz 至 30 MHz
選件 HREF 3 GHz 繼電器開關通道	40 dB，300 kHz 至 6 MHz 30 dB，6 MHz 至 30 MHz 15 dB，30 MHz 至 1.5 GHz 10 dB，1.5 GHz 至 3 GHz
插入損耗
基本和選件 REF 50 MHz 電子快速開關通道	<±0.2 dB DC 至 10 MHz 典型 <–1 dB DC 至 50 MHz
選件 HREF 3 GHz 繼電器開關通道	<–0.1 dB DC 至 10 MHz 典型 <–3 dB DC 至 3 GHz 等效近似 5 m Belden 1694 電纜
很大開關電壓
基本和選件 REF 50 MHz 電子快速開關通道	–3 V 至 +5 V
選件 HREF 3 GHz 繼電器開關通道	±2.5 V 峰值，1.5 V RMS
很大開關電流（僅選件 HREF）	-100 mA
串?dāng)_
基本和選件 REF 50 MHz 電子快速開關通道	<–60 dB，300 kHz 至 6 MHz <–40 dB，6 MHz 至 50 MHz
選件 HREF 3 GHz 繼電器開關通道	<–48 dB，DC 至 1.5 GHz <–40 dB，1.5 GHz 至 3 GHz
繼電器開關中斷時間	繼電器開關并穩定所需的時間，通常 0.5 ms 至 2 ms
通道開關穩定時間	通道開關并穩定所需的時間
雙電平和三電平同步	通常 4 ns 毛刺，然后 125 ns 達到很終值的 90%
AES 和 1 V 字時鐘	通常 4 ns 毛刺，然后 250 ns 達到很終值的 90%
5V 字時鐘	通常 25 ns 毛刺，然后 500 ns 達到很終值的 90%
預置的閾值信號類型
基本和選件 REF 50 MHz 電子快速開關通道	NTSC、PAL、三電平、AES、1V 字時鐘、5v 字時鐘、自定義
選件 HREF 3 GHz 繼電器開關通道	NTSC、PAL、三電平、AES、1 V 字時鐘、SD-SDI、HD-SDI、3G-SDI、自定義
信號電平范圍，通過預置的閾值檢測故障	–2 dB 至 –4 dB，從選定信號類型的標稱電平
LTC 通道
LTC 閾值預置	0.5 至 5 Vp-p，步長 0.5 V。差分或單端
LTC 負載范圍	600 Ω 至開路
串?dāng)_	<-60 dB，LTC 信號
開關中斷	<1 ms，典型
電源	電壓：100 至 240 VAC 頻率：50/60 Hz 功耗：50 VA，很大值
溫度	工作狀態：0 ℃ 至 +50 ℃ 非工作狀態：-20 ℃ 至 +60 ℃
海拔高度	工作狀態：很高 3000 米（9842 英尺）
尺寸	43.7483557mm
重量（凈重）	4.5kg
