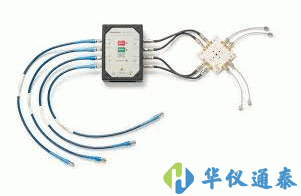

美國Tektronix(泰克) LE320線性均衡器

美國Tektronix(泰克) LE320線性均衡器通過添加精數量的預加重，數字預加重處理器 DPP 系列可以接收數據和時鐘的單端輸入，與誤碼率測試儀配合使用。

美國Tektronix(泰克) LE320線性均衡器產品簡介：
?通過添加精數量的預加重，數字預加重處理器 DPP 系列可以接收數據和時鐘的單端輸入，與誤碼率測試儀配合使用
?通過 LE320 系列遠程頭部可支持九抽頭線性均衡器，支持速度高達 32Gb/s，提供緊湊的兩通道*密均衡
?工作范圍 8Gb/s 至 32Gb/s
?標準 4 抽頭（可選 9 抽頭）均衡
?高通濾波器設計
?低通濾波器設計
?通用信號放大
?通道或背板反嵌操作
?0V-2.7V 可變增益，可歸零
?單機工作
?固定抽頭延遲設計
?抖動穿通
?用戶可配置 DDJ
?S 參數導入器
?支持數據速率范圍為 8 Gbps 至 32 Gbps 的信號均衡
?20 dB 自動或手動增益控制。
?集成可變增益放大器和差分 50 mV 靈敏度

美國Tektronix(泰克) LE320線性均衡器產品特點：
?支持新興的 100G、COMM 標準和物理線路速率高達 32Gb/s 的類似技術
?4 個標準抽頭 +-20dB 動態范圍，可選的 9 抽頭濾波器設計支持多種設計功能
?信號預加重或連續時間線性均衡工作建模所需
?支持通道或背板仿真
?向任何差分信號施加 20dB 低噪聲增益
?打開眼圖，補償長電纜或互聯損耗效應
?精輸出電平控制，實現從 “0”（歸零）到 2.7 V 的差分信令
?在 BERTScope 或用戶單機 PC 上工作，支持多種工作模型
?無需外部參考時鐘
?允許發生器基本正弦、隨機抖動和有界非相關抖動分量從輸入到輸出無阻礙傳遞
?通過精的通道損耗建模，為設計師提供*密增益 DDJ 合成
?允許用戶將 LE320 通道響應定義為用戶加載的物理系統驗證文件近似
?無時鐘設計將意外信號損傷傳輸至輸出。 數據對齊問題無時鐘記錄
?多 UI 線性模擬（9 個分接點，18 ps 的分接點延遲間隔）
?固定分接點延遲設計無需外部參考時鐘
?USB可編程接收器增益和多 UI 均衡允許均衡達 20 dB
?USB可編程通道型號允許電接口通道仿真
?USB可編程預加重和差分輸出幅度可高達 2.7 V 差分
?USB可編程輸出占空比對稱度控件
?*密輸出電平控件允許信號差異介于“0”（歸零）和 2.7 V 之間
?用戶定義的預置功能和專為重要技術定制和存儲的配置

美國Tektronix(泰克) LE320線性均衡器技術參數：
