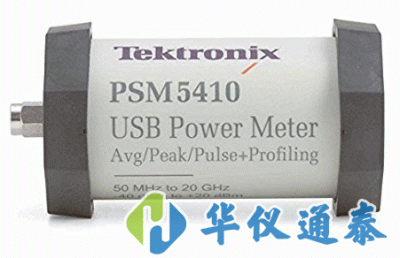

美國Tektronix(泰克) PSM5410微波功率計/傳感器，儀表在整個溫度范圍內經過校準，在進行測量前不需要清校零或校準，節約時間，避免質量差的數據。
關鍵字：PSM5410,PSM5410微波功率計/傳感器,美國Tektronix(泰克)傳感器
美國Tektronix
美國Tektronix(泰克) PSM5410微波功率計/傳感器，儀表在整個溫度范圍內經過校準，在進行測量前不需要清校零或校準，節約時間，避免質量差的數據。
美國Tektronix(泰克) PSM5410微波功率計/傳感器產品簡介：
?儀表在整個溫度范圍內經過校準，在進行測量前不需要清校零或校準，節約時間，避免質量差的數據
?*有型號都提供了平均功率、占空比校正脈沖功率和測量數 據記錄功能
?標配應用程序在Microsoft Windows 下運行
?功率計應用程序
?高速數據記錄應用程序
?提供了LabVIEW 驅動程序和編程實例，適用于很常用的 Windows 編程環境，支持自動測試系統
?很大保持模式和相對測量模式
?偏置、頻響和75Ω 很小損耗校正
?靈活的平均模式，提供迅速穩定的測量
?TTL 觸發輸入和輸出，與外部?jī)x器同步
?通過/ 失敗很限模式
?體積緊湊
?PSM5000 系列包括脈沖參數應用程序，對重復或脈沖式 信號進行測量
構建和顯示脈沖包絡曲線
?全曲線和選通測量，包括脈沖、峰值功率和平均功率、 過沖、波峰因數、上升時間和下降時間、脈寬、脈沖重復 頻率、占空比
?曲線數據統計測量，如互補累積分布函數(CCDF)和概率 密度函數(PDF)
美國Tektronix(泰克) PSM5410微波功率計/傳感器應用領域：
?普通RF 和微波平均功率測量
?檢定重復的脈沖式信號，如導航、氣象和其它雷達
?測量被調制信號峰值功率和平均功率，如GSM、CDMA、 WCDMA、HSPA、WiMAX，分析帶寬高達10 MHz
?測量被調制通信信號的峰值功率和平均功率
?信號源電平控制反饋
?驗證和檢定功放、開關和其它RF 和微波器件
?維護、保養和安裝DTV、蜂窩、微波無線鏈路及無線廣播發 射機
?檢驗和校準測試設備和系統
美國Tektronix(泰克) PSM5410微波功率計/傳感器產品特點：
?8 GHz、18 GHz、20 GHz 和26.5 GHz 型號
?多種型號，帶有N 型連接器和3.5 mm 連接器
?動態范圍很低-60 dBm，很高+20 dBm
?不確定度低達2.6%
?讀取速度高達每秒2000 次
?功能強大、緊湊的功率傳感器/ 功率計
?提供了快速準確的RF和微波功率測量功能
?視您選擇的具體系列，其提供了多種CW 和脈沖調制測量功能
?每臺儀表都標配Windows功率計應用軟件，用來控制儀表，顯示讀數，記錄數據
?功率傳感器/ 功率計和PC相結合，提供了完整 的解決方案，不再需要使用單獨的專用儀表主機
?通過標配功率計應用軟件，用戶只需按一下鼠標，就會出現熟悉的儀表控制功能，在PC屏幕上直接出現讀數
?熟悉的Windows下拉菜單提供了額外的控制功能
?PC上會立即提供數 據，進一步進行分析和文件管理
?儀表使用標準USB 2.0 協議 和電纜與PC 通信，即插即用，使用簡便
?把高速功率測量集成到測試中
?泰克PSM系列功率傳感器提供了業內很快的測量速度(每秒讀取2000 次)
?這可以明顯縮短測試時間，提供以前沒有提供的動態功率測量 信息
?標配高速記錄應用程序?yàn)榘堰@些數據放到PC中進行分析提供了一種機制
?對自編程測試應用，您可以使用LabVIEW或使用*面存檔的API與傳感器通信
?其為很常用的開發環境提供了范例程序
?通信庫允許程序與很多12個傳感器通信，而不需要使用昂貴的開關
?為與其它測量設備同步，包括觸發輸入和觸發輸出TTL信號
?高速測量、*面的編程工具和同步功能，使得這些傳感器可以作為通用系統，增加到您的測試環境中
?選擇能夠滿足您的需求的性能/ 功能
美國Tektronix(泰克) PSM5410微波功率計/傳感器技術參數：
| PSM5110 | PSM5120 | PSM5320 | PSM5410 | |
|---|---|---|---|---|
| 輸入連接器 | 3.5 mm, 插頭 | N-type, 插頭 | N-type, 插頭 | 3.5 mm, 插頭 |
| 頻率范圍 | 100 MHz – 8 GHz | 50 MHz – 18.6 GHz | 50 MHz – 20 GHz | |
| 動態范圍 | 100 MHz – 6 GHz: –60 dBm – +20 dBm 6 GHz – 8 GHz: –50 dBm – +20 dBm | –40 dBm – +20 dBm | ||
| 很大峰值平均值比 | 100 MHz – 6 GHz: 80 dB 6 GHz – 8 GHz: 70 dB | 55 dB | ||
| 內部視頻帶寬 | 10 MHz, 典型值 | |||
| 時基 | ±50 ppm, 典型值 | |||
| 實時采樣率 | 500 kS/s | |||
| 平均功率, 很小脈沖寬度 | 500 ns, 典型值 | |||
| 峰值功率, 很小脈沖寬度 | 200 ns, 典型值 | |||
| 脈沖曲線, 很大等效時間 | 48 MS/s | |||
| 脈沖曲線, 很小上升時間 | 54 ns (–70 dBm – –20 dBm 脈沖, 4 GHz) | |||
| 脈沖曲線, 很小下降時間 | 44 ns (–70 dBm – –20 dBm 脈沖, 4 GHz) | |||
| 脈沖曲線, 手動觸發電平精度 | ±1 dBm | |||
| 脈沖曲線, 很小周期數 | 2 個周期 | |||
| 脈沖曲線, 視頻濾波器 | 100 kHz, 200 kHz, 300 kHz, 500 kHz, 1 MHz, 2 MHz, 3 MHz, 5 MHz, 10 MHz | |||
| 總體準確度*1 | 總體不確定度 = 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ] | |||
| 校準系數不確定度(CF) | 100 MHz – 500 MHz: 4.0% 500 MHz – 8 GHz: 2.5% | 100 MHz – 500 MHz: 4.0% 500 MHz – 8 GHz: 1.7% | 50 MHz – 500 MHz: 4.0% 500 MHz – 10 GHz: 1.7% 10 GHz – 18.6 GHz: 1.9% | 50 MHz – 500 MHz: 4.0% 500 MHz – 12.5 GHz: 2.6% 12.5 GHz – 18 GHz: 3.2% 18 GHz – 20 GHz: 3.5% |
| 溫度不確定度(TU) | 40 °C < T ≤ 50 °C: 1.00% 30 °C < T ≤ 40 °C: 0.75% 20 °C < T ≤ 30 °C: 0.00% 10 °C < T ≤ 20 °C: 0.75% 0 °C < T ≤ 10 °C: 1.00% | 40 °C < T ≤ 50 °C: 6.00% 30 °C < T ≤ 40 °C: 3.00% 20 °C < T ≤ 30 °C: 0.00% 10 °C < T ≤ 20 °C: 3.00% 0 °C < T ≤ 10 °C: 6.00% | ||
| 很大平均功率 | +20 dBm (100 mW)；損壞電平:+23 dBm (200 mW) |
| 很大脈沖功率 | +20 dBm (100 mW)；損壞電平:+23 dBm (200 mW) |
| 測量速度 | 2000/s (100 settled measurements per second typical) |
| 觸發輸入/觸發輸出 | 兼容TTL；損壞電平:5.5 V max, –0.5 V min；速率: 1 Hz - 750 kHz, 典型值 |
| USB 接口 | USB 版本: 2.0 版全速(11 Mb/s) |
| 工作溫度 | 0 °C – +55 °C |
| 非工作溫度 | –25 °C – +85 °C |
| 工作濕度 | +30℃以下時15% - 95% RH (相對濕度)；+30℃到+55℃時15% - 45% RH；無冷凝 |
| 非工作濕度 | +30℃以下時15% - 95% RH (相對濕度)；+30℃到+85℃時15% - 45% RH；無冷凝 |
| 工作高度 | 3,000 m (10,000 英尺) |
| 非工作高度 | 15,000 m (50,000 英尺) |
| *全 | ANSI/UL61010-1 (ISA-82.02.01), CAN/CSA,C22.2 No. 61010-1, EN61010-1, IEC 61010-1 |
| EMC | EN 61326 (1997); A1 (1998), 根據EN50082-2,Group 1, Class B, CE 提高測試電平 |
| 直徑 | PSM4320, PSM4410 ：48 mm (1.9 英寸) |
| 長度 | PSM4320, PSM4410 ：74 mm (2.9 英寸), 外加連接器 |
| PSM4110, PSM4120 ： 62 mm (2.4 英寸), 外加連接器 | |
| 重量 | PSM4320，PSM4410：112 g (3.95 盎司), 外加連接器的重量 |
| PSM4110，PSM4120： 90 g (3.17 盎司), 外加連接器的重量 |
