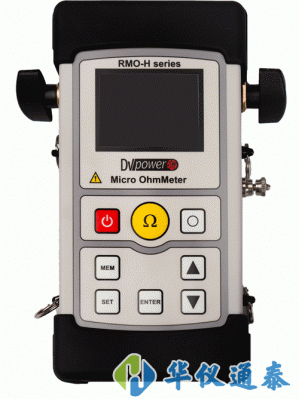

瑞典DV POWER RMO-H系列手持式微歐計

瑞典DV POWER RMO-H系列手持式微歐計是基于先進技術的手持式、電池驅動的微歐計,使用當今先進的電池和開關模式技術。

瑞典DV POWER RMO-H系列手持式微歐計包括兩種型號:

?RMO-H2 (測量電流達到220 A DC);

?RMO-H3 (測量電流達到300 A DC);

以下簡稱“RMO-H”。

瑞典DV POWER RMO-H系列手持式微歐計產品簡介：

?RMO-H是基于先進技術的手持式、電池驅動的微歐計，使用當今先進的電池和開關模式技術。

?RMO-H系列大容量Li-Po電池可以產生*正的高達300A的直流無紋波電流。測試電流是用戶可選擇的并且可以在自動調節測試斜坡時產生。

?在試驗過程中，RMO-H斜坡在測量前電流*大，測量后電流減小。這大大減弱了磁場瞬變。

?RMO-H儀器可以在內部存儲達到1000個測量單位.結果保存在微型SD卡上。*有測量結果都有時間和日期標注。

?DV-Win軟件可以下載結果，創建和導出不同格式的測試報告。RMO-H和PC間通過藍牙連接通信。

?RMO-H系列配有熱保護和過電流保護裝置。

瑞典DV POWER RMO-H系列手持式微歐計產品特點：

?手持式 – 只有 0.95 kg / 2.1 lbs

?大功率 – 穩流達到300 A DC

?自動斜坡測量電流

?大容量電池供電

?測量范圍 0.1 μΩ – 2000 m?

?典型精度 ± (0.1 % rdg + 0.1 % FS)

?雙接地

瑞典DV POWER RMO-H系列手持式微歐計產品應用：

典型的應用是測量非感性測量對象的電阻:

?高、中、低壓斷路器

?高、中壓隔離開關

?大電流母線接頭

?電纜接頭

?焊接接頭

將RMO-H 連接到測量對象

?RMO-H設備連接圖遵守開爾文(四點)測量原理?！半妷焊袘辈蹇诘臏y量電纜盡可能靠近電阻Rt，并且在電流饋電電纜之間。這樣，電纜和夾具的電阻幾乎完全被排除在電阻測量之外。

?使用相同長度的電纜便于RMO-H測量中壓斷路器的接觸電阻。帶有開爾文探針(帶有觸發按鈕)的電纜是專門為這個應用而設計的。

?當使用RMO-H測量外殼帶電高壓斷路器時可以使用不同長度的電纜。短電纜(紅色電纜,1.3m)將RMO-H連接到接近試驗人員和設備的斷路器的轉接器上。長電纜(黑色電纜, 3或5m)連接到在轉換點的另一端一個更遠的固定轉接器上。

1. 短測量引線(用紅色標記的電流和電壓感線)

2. 長測量引線(用黑色標記的電流和電壓感線)

3. 接地電纜

4. 接地電纜(用于兩側接地測量時)

兩側接地測量

?RMO-H設備為兩端接地的斷路器提供了*全措施。連接圖與單側接地斷路器相同。

注意:這種類型的測量與單側接地測量相比可能不夠精，因為會有少量的電流流過接地。

瑞典DV POWER RMO-H系列手持式微歐計優點和特性：

?RMO-H是理想的現場和工廠測試的手持式儀器，并且有友好的用戶界面。用戶只需要點擊幾下即可設置并啟動一個選擇的測量。這是通過一個直觀的鍵盤和菜單設計來實現的。

?不同于市場上其他手持式微歐計, RMO-H設備在自動調節測試斜坡中產生調節測量電流。這便有了以下獨特的特性：

用戶可選擇的測量電流

測量期間恒定直流(無紋波)電流

?大容量Li-Po電池(5600mAh)可以使設備進行多次測量并且不需要測量間的恢復時間。

?儀器有非常高的典型精度±(0.1%rdg+0.1%FS)，很高的分辨率是0.1 μΩ。

?額外的特性是通過R max 功能實現的通過/失敗標準。該功能開啟時，如果測量電阻高于設定的 Rmax電阻值RMO-H設備會顯示信息。

DV-Win 軟件

*包括在購買價格中

?應用于RMO-H設備的DV-Win軟件是基于Windows操作系統的應用程序工具集。它通過藍牙連接實現了RMO-H設備和標準PC間的雙向通信。

?該軟件的主要特點是：

將測量結果下載到PC

測量結果分析

以不同格式保存測量結果

測量報告

瑞典DV POWER RMO-H系列手持式微歐計技術參數：
