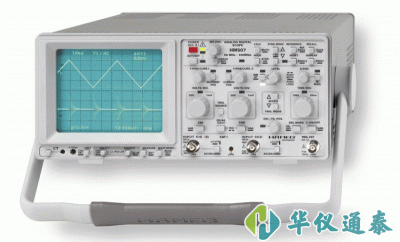

德國HAMEG(惠美) HM507數字示波器

工作模式：

僅為通道I或II

通道I和II(交替或斷續)

通道I和II的和或差

反向：

通道II

XY模式：

通過通道I(X)和通道II(Y)

帶寬：

2×0-50MHz(-3dB)

上升時間：

<7ns

過沖：

很大1%

垂直精度：

1-2-5步進

1mV/格–2mV/格：

±5%[0–10MHz(-3dB)]

5mV/格–20V/格：

±3%[0–50MHz(-3dB)]

可變(不確定)：

>2.5%(1至>50V/格)

輸入阻抗：

1MΩ||18pF

耦合：

DC，AC，GND(接地)

很大輸入電壓：

400V(DC+AC峰值)

觸發

自動模式(峰-峰值)：

20Hz-100MHz(≥5mm)

正常模式(帶電平控制)：

0-100MHz(≥5mm)

斜率：

正或負

觸發源：

通道I或II，通道I/通道II交替(≥8mm)，電源和外部

耦合：

AC(10Hz-100MHz)
DC(0–100MHz)
高頻*制(50kHz–100MHz)
低頻*制(0–1.5kHz)

觸發指示燈：

LED

延時觸發：

通過電平控制和斜率選擇

外部觸發信號：

≥0.3VPP(0–50MHz)

有源電視同步分離器：

場和行，+/-
