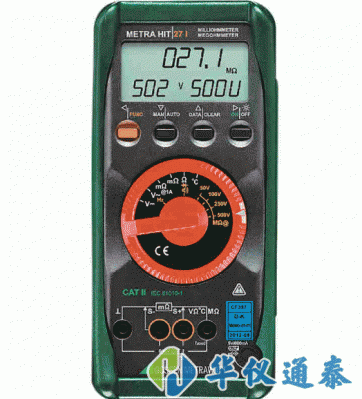

德國GMC-I METRAHIT 27I數字多用表

德國GMC-I METRAHIT 27I數字多用表作為飛機和直升機電子系統的服務及維修工具(電壓，絕緣，毫歐及溫度測量)。

德國GMC-I METRAHIT 27I數字多用表產品簡介：

作為飛機和直升機電子系統的服務及維修工具(電壓，絕緣，毫歐及溫度測量)

除萬用表功能外，該表支持GΩ等級的絕緣測試，可選電壓量程為50，100，250和500V

支持Pt100和Pt1000的傳感器進行溫度測量

德國GMC-I METRAHIT 27I數字多用表產品特點：

包含METRAHIT 27M*有功能，另外還具有以下特點：

絕緣電阻測量：

用于組件，電纜及導體的絕緣測量，支持50V到500V范圍。如用于飛機、艦船及汽車上的電子系統測量等

液晶顯示支持背光：

即使在逆光及反光環境下仍具有高對比度

功能豐富，便于攜帶：

非常便利的用于飛機駕駛艙及其他狹窄空間的測試環境，多種功能可替代多個單功能設備的測量

電源或電池供電：

標配3節NiMH電池及電池充電器

增加實用性并降低使用成本

DAkkS校準證書：

減少用于ISO 9000質量體系的操作成本

可溯源性的文檔

特別的型號用于易爆環境: METRA HIT?27EX, 請參閱相關技術手冊。

德國GMC-I METRAHIT 27I數字多用表產品應用：

METRA HIT 27系列毫歐表是款便攜、可靠、耐用的儀器，可滿足用于工廠、現場服務和實驗室的精測量及數據記錄任務：

調節測試設備的分流器

導體母線的電氣連接測量，例如露天采礦，等電位連接系統，工業以及日常應用等

PCB及厚膜電路的導線電阻，線纜及分流電阻測量

繼電器，接觸器和斷流器的接觸電阻測量

強電流電路保險絲及導體電阻測量

變壓器，線圈及微電機等設備的繞阻測量

飛行器及飛行器表面部件放電電阻的測量

UPS設備接觸電阻測試

機載，船載，車載設備電池及應急供電電壓的測量

焊縫基礎電阻測試

德國GMC-I METRAHIT 27I數字多用表一般說明：

METRA HIT 27系列毫歐表是有名的TH2和Wh2測量電橋的替代產品。它提供了擴展的量程，更高的精度及更容易讀值方式。與通用測量?jī)x器類似，它獲取測量值并存儲在內存模塊中，通過輸出測量電流到電阻，導體或者被測物體的觸點，可支持微歐或毫歐量程電阻測量，及“常規萬用表”的歐姆到兆歐量程的電阻測量。不同的測量電流通過旋轉開關設置，在1到0.02A之間切換。它同時支持測量和記錄絕緣電阻(限METRA HIT 27I)的功能，并擁有多個可選的電壓量程?？捎迷谌绾教?、航海及陸上機載電子設備電阻測量或避雷器過壓測試等多種不同領域。

操作便捷

簡單連接METRA HIT 27系列毫歐表至被測低電阻設備，可選擇測試?yán)|線，4線開爾文夾(KC4)或開爾文探針(KC27)，并選擇合適的量程。

測量值存儲及接口

METRA HIT 27標配測量值存儲模塊并能以此作為數據記錄器或記錄儀器用于記錄所支持功能的測量結果。測量結果可以傳輸?shù)絇C上，既可通過標準的紅外接口進行離線傳輸，也通過選配雙向適配器進行在線傳輸。例如通過這種方式，特征電壓和溫度曲線(如圖所示)可以被相對實時的統一在線性記錄儀上顯示和分析，也可獨立反映測量結果，如蓄電池各個單元的電壓，能夠通過數據保持功能進行存儲并后續在PC上進行表格分析。

METRAwin 10/METRA HITMETRAwin 10/METRA HIT (軟件)：

被記錄的特征溫度曲線及觸發特征(用2臺METRA HIT 儀器進行2通道記錄) 并在一臺PC上計算。

METRAwin 10/METRA HIT軟件選項

測量所得的數據被記錄在存儲模塊上，可以使用PC從標配的紅外，接口或雙向紅外適配器(選配)轉換至RS 232協議獲取該數據并進行計算。METRAwin 10/METRA HIT軟件(如上圖所示)作為完成此功能的推薦附件，用于在安裝Windowsa XP，VISTA或7操作系統的PC上顯示，分析并編輯相應文檔。該軟件完整包(比如BD包或METRA HIT 27AS case套裝)包含了高性能測量數據處理所需的一切，操作界面友好，安裝、連接簡便。

偏移值平衡

自動偏移平衡被用來提供更低量程。早期型號METRA HIT 17上的手動偏移平衡功能，因此不再需要。

誤操作保護

METRA HIT 27 提供的保護可避免使用者因誤操作引起的被測設備短時間接入錯誤電壓造成的傷害，很大防護電壓達600V。

測試功能和自動功能

METRA HIT 27全系配置二很管測試和連續測試功能，同時支持自動和手動量程選擇及關機功能。

防護套

該產品擁有堅固耐用的設計，并且結構緊湊，便于攜帶。此外，為防止意外損害或跌落造成的損傷，配置柔軟的橡膠保護套，該保護套同時支持傾斜放置。同時，可確保設備在震動的環境下減少移動和損壞。

德國GMC-I METRAHIT 27I數字多用表技術參數：

保險絲

保險絲對應*有

mQ量程：

FF (UR) 1.6 A/1000 V AC/DC

6.3 mm x 32 mm, 10 kA開關能力在1000 V AC /DC和歐姆負載

聲音信號：在600V量程顯示>610 V(間歇提示音,250 ms開/關)

電氣*全

*全等級：II per IEC/EN 61010-1:2001/VDE 0411-1:2002

測量類別：II

操作電壓：600 V

污染系數：2

測量電壓：3.5 kV~ per IEC/EN 61010-1:2001/VDE 0411-1:2002

電磁兼容特性(EMC)

干擾發射：EN 61326-1:2006 class B

干擾消除：

EN 61326-1:2006

EN 61326-2-1:2006

數據接口

BD232接口適配器作為選件：

數據傳輸：紅外接口透?jìng)鳈C(jī)身外殼

類型：RS 232 C, serial, per DIN 19241

雙向比特率(讀和寫)

SI232-II: all baud rates

BD232: 9600 baud

環境條件：

精度范圍：0 °C ... +40 °C

操作溫度：-10 °C ... +50 °C

存儲溫度：-25 °C ... +70 °C (不含電池)

相對濕度：40% ... 60%,不含冷凝

海拔高度：至 2000m

放置條件：室內放置，除規定的環境條件外

外形尺寸：84 mm x 195 mm x 35 mm

重量：大約.420 gr.含電池(不含GH18保護套)
