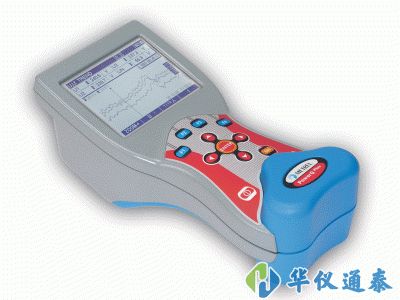

德國美翠 MI2392手持式三相電力質量分析儀

德國美翠 MI2392手持式三相電力質量分析儀技術特點：

MI2392是一種*正的便攜式三相電力質量分析儀，可與價位較高的測量儀器相媲美，能夠在各種不同的條件下使用。測量數據和記錄數據多，因此非常適用于進行日常測量以及在苛刻的工業環境中進行復雜的電力質量評估。*有數據均可直接在儀器上直接進行評估，因此不需要*須帶PC機到現場。厲害電能質量功能：涌流、電壓事件和EN50160報告。預設記錄屏幕，允許在現場進行*有主要電能質量參數（U,I,P,PF,cosφ，THD，各諧波分量，相位漂移等等）的評估。與Windows系統兼容的PowerQ Link軟件可擴展MI2392的功能，并允許將所保存的數據傳輸至PC上。MI2392可以用一只手進行操作，另一只手還可進行其它操作。

 德國美翠 MI2392手持式三相電力質量分析儀目標應用：

-     低中壓電氣系統中的電力質量評估和故障排除

-     檢查功率校正設備性能。

-     通過諧波頻譜分析選擇諧波濾波器

-     UPS，電壓發電機和穩壓器的檢查和故障排除

-     電壓、電流、功率監視和記錄

-     電能功耗監視和記錄

-     根據EN50160標準評估電網電壓質量（僅MI2392有此功能）

德國美翠 MI2392手持式三相電力質量分析儀主要功能：

-     同時分析基本電力質量參數 (U, l, P, Q, S, PF)

-     高達 50 次分量的諧波分析

-     具有相位圖和三相系統的不平衡計算

-     電壓和電流在線示波器功能

-     儀器可接入A1179柔性電流鉗

-     電壓事件（突降、驟升和中斷）的評估

-     根據EN50160標準記錄和評估（僅MI2392有此功能）

-     現場數據打印

德國美翠 MI2392手持式三相電力質量分析儀技術參數：

電壓和電流

-     三相AC/DC電壓輸入

-     采  樣 頻 率： 5120Hz

-     分   辨   率： 4位

-     頻  率 范 圍： 45 - 66 Hz

-     輸入電壓范圍： 3  - 550 VRMS L-N

-     輸入電壓范圍： 3 – 950 VRMS L-L

-     精        度： 1%

-     波  峰 因 數： <1.4 @ 550 VRMS

-     三相AC/DC電流輸入，用于連接帶電壓輸出的電流互感器

-     電流量程范圍： A1033（1000A）電流鉗

-     量程的10%IN： 4A－100 A

-     量程的100IN： 40A－1000 A

-     波  峰 因 數： <2.3 @ 1000A

-     電流量程范圍：A1122（a）電流鉗

-     量程的10%IN：5mA－500mA

-     量程的100IN：50mA－a

-     是非直接電流測量的理想型式： 1A/1A至10kA/a的比例

記錄器

-     記錄：      很長達75小時U，I，F，功率和THD記錄；EN50160

-     標準分析：  10分鐘間隔，很長168小時

-     顯示和存貯：間隔內的很小值，平均值和很大值

電壓和電流記錄

-     信     號：可選擇U1，U2，U3，I1，I2，I3

-     間     隔：可選擇1秒-30分鐘

功率記錄

-     信    號：可選擇L1，L2，L3，TOT總和

-     時間間隔：可選擇1秒-30分

-     顯示數據：時間間隔內的平均值、很小值和很大值（對于*有四個象限）

諧波記錄儀

-     信    號：可選擇THDI1/2/3；THDU1/2/3

-     時間間隔：可選擇1 秒-30分

-     顯示數據：間隔時間內的很小/平均/很大值

沖擊電流

-     信    號：  可選擇U1，U2，U3，I1，l2，l3

-     時間間隔：  可選擇，10-200ms

-     觸發電平：  可選擇，電流量程的 2%-100

有功功率，無功功率，視在功率

-     測量在四象限中進行，具有電容或電感特性的負載或發電機

-     分 辨 率： 4位

-     功率范圍： 1-40000MW，MVAr,MVA

-     電能范圍： 1-40000MWh，MVArh

-     功率精度：（3%+3位）

-     功率因數，cos的測量

電壓和電流諧波測量

-     測量高達50次的諧波，帶200ms的矩形時間窗口

電壓事件和電壓質量

-     VRMS（1/2）測量用于根據EN61000-4-30進行電壓事件評估

-     間隔時間：1-10分鐘

-     記錄時間段：很長到一周

-     能在LCD屏幕上生成EN50160報告

A1033A多量程電流鉗：

-     量程： 1000A/100A/a

-     頻率范圍：30Hz-5kHz

-     精度：1%

-     鉗口直徑：50mm

基本技術參數：

-     工作溫度范圍：           -10 °C ~ +55 °C

-     很大濕度：               95 % RH (0 °C ~ 40 °C)，無冷凝

-     污染等級：               2

-     防護類型：               雙層絕緣

-     可承受過電壓等級：       電壓輸入：CAT III 600 V

-     防護等級：               IP 42

-     顯 示 屏：               圖形液晶顯示屏，帶有背光顯示，160x160點

-     外部DC電源：             12 V，400 mA 很小值

-     很大功耗：               360 mA

-     通    信：               RS232串行接口和USB

-     Baud rate：              2400 bps -115200 bps

-     連 接 器：               9 針D型和USB-B

-     尺    寸：               (220 x 115 x 90) mm

-     重量 (不包括附件在內)：  0.65 kg
