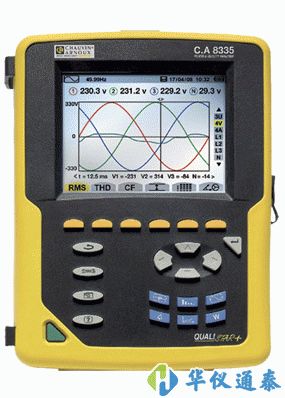

法國CA CA8335三相電能質量分析儀

法國CA CA8335三相電能質量分析儀是專為各行業電力部門的現場技術人員設計,可適應各種工況。

法國CA CA8335三相電能質量分析儀產品簡介：

CA8335（Qualistar +）是法國CA公司較新推出的三相電能質量分析儀，繼承了CA8334簡潔的人機操作界面（引入全新中文操作菜單）、外型、結構及防震設計；輸入部分，電流鉗輸入接口增加為4路（可測 ABC三相及中性線電流），電壓輸入接口增加為5路（可測ABC三相及中性線對地電壓），是專為各行業電力部門的現場技術人員設計，用于單相或三相配電電網的電能質量測量、診斷與分析。

采用內置2G SD內存卡，很多可同時儲存50組屏幕截圖、300組瞬態電壓/電流圖（如瞬態過電壓及電壓降等）以及10,000組告警記錄（40個電量參數可選）。在趨勢圖模式（記錄模式）中，可同時對*有測量參數，以1s的時間間隔，儲存長達近一個月的的趨勢曲線記錄。

法國CA CA8335三相電能質量分析儀產品特點:

各相電壓真有效（TRMS）值測量：達1000 Vrms AC/DC

各相電流真有效（TRMS）值測量：可至6500 Arms（依據電流鉗型號）

頻率測量范圍：40至69Hz

電流鉗直接測量中性線電流

電壓及電流波峰因數計算

變壓器K因數計算

電壓短時閃變計算

三相電壓、電流不平衡度計算

電壓、電流或功率諧波相位角和諧波含有率測量（相對基波），至50次諧波

諧波模式下，各次諧波含量序列排列顯示，并計算總諧波畸變率

實時三相電壓/電流相位圖顯示（包含各相有效值和相角）

測量各相有功、無功及視在功率值及其三相總值

功率因數、位移功率因數及正切因數計算顯示

暫態（瞬時）模式下，可記錄（帶時間標記）瞬時的電壓電流干擾波形：如電壓驟升、驟降及中斷等

在趨勢圖模式下，可記錄儲存*有參數（每1秒記錄一次）達一個月

電動機啟動電流過程監測記錄（約一分鐘）

內置2GB SD內存卡

配置USB通訊接口，標配中文化Power Analyzer Transfer（PAT）軟件，可用于組態設置儀器、將測量記錄數據導入PC，轉換數據為Excel格式等，并可實時顯示各電量參數及波形圖、相位圖等

可選購DataView軟件（已中文化），用于自動生成EN50160格式報表

內置可充電鎳氫電池組，外接AC電源適配器后，自動充電

法國CA CA8335三相電能質量分析儀產品應用:

高低壓變配電室內的主變壓器、及各供電回路的電能質量檢測

醫療設備、電子精細設備、及主要生產設備用電的電能質量測量、診斷，進行預防性維護檢測

診斷確認諧波來源，是由電源端引入或是負載端發出

供電回路的電力功率分配驗證

測量并記錄電力系統的負載曲線（kW、VAR、VA）

供電回路電能計量（kVAh, VARh, kWh），進行節能改造分析

開關柜/配電盤和其它電氣設備、旋轉電機設備的故障分析

電動機啟動電流過程分析

診斷確認電力變壓器的K因數

法國CA CA8335三相電能質量分析儀技術參數：
