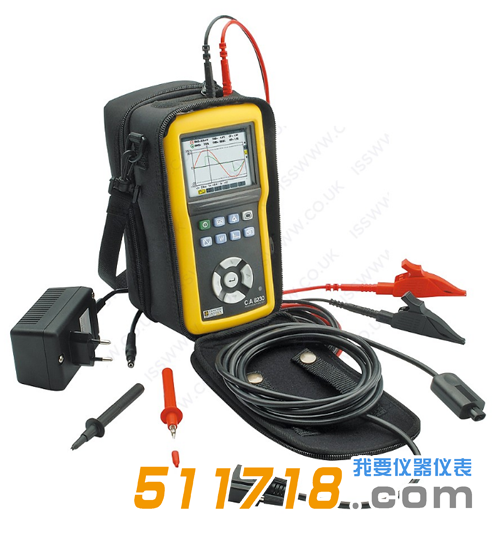

法國CA CA8230單相電能質量分析儀

法國CA CA8230單相電能質量分析儀采用彩色液晶顯示屏，可實時顯示輸入電壓、電流的波形圖、諧波分析圖形，適用于電網中的單相，或平衡三相回路進行電能質量監測、診斷。

法國CA CA8230單相電能質量分析儀產品簡介：

CA8230是一款單相電能質量分析儀，適用于電網中的單相，或平衡三相回路進行電能質量監測、診斷。采用彩色液晶顯示屏，為目前同等級儀器中很高規格，可實時顯示輸入電壓、電流的波形圖、諧波分析圖形，并具有電動機啟動電流記錄模式、趨勢圖記錄模式及告警記錄等功能。*正的多任務測量系統，可同時執行電量參數測量與顯示、趨勢圖記錄及告警監測等功能。

CA8230操作簡便，設計緊湊、防震，提供了*有監測電能質量、電力功率的測量功能，為電能質量檢測的基礎入門儀器，適合電氣現場技術人員進行電能質量的診斷工作。

法國CA CA8230單相電能質量分析儀產品特點：

電壓測量范圍：660 VAC (真有效值) 或VDC

電流測量范圍：可至 6500AAC 或 1400ADC (依據電流鉗型號)

可顯示電壓/電流的很小值Min、很大值Max 和平均值 Avg、波峰因數CF, 峰值Peak 及K因數 等

可檢測相序

可計算及顯示單相或平衡三相的有功功率W、無功功率VAR及視在功率VA、功率因數PF、及位移功率因數DPF

可計算及顯示電壓/電流的總諧波畸變率THD(THD-F 及 THD-R)

在諧波模式下，可顯示至50次的電壓、電流各次諧波值以及百分比率

可捕捉、儲存并顯示電動機啟動過程的電流波形和相關數據

可儲存8幅屏幕截圖

內置內存1MB，用于儲存趨勢圖記錄數據(17種電量參數可選)

可捕捉記錄4096個告警事件(含時間標記)

具有光口-RS232通訊接口，可經由通訊線將儲存數據導入PC

標配 Power Analyzer Transfer(PAT)軟件，可用于組態設置儀器、將測量記錄數據導入PC，轉換數據為Excel格式等

使用6個鎳氫充電電池(LR6)，外接AC電源適配器后，自動充電

法國CA CA8230單相電能質量分析儀產品應用：

低壓變配電室內的主變壓器、及各供電回路的電能質量檢測

醫療設備、電子*密設備、及主要生產設備用電的電能質量測量、診斷，進行預防性維護檢測

診斷確認諧波來源，是由電源端引入或是負載端發出

供電回路的電力功率分配驗證

測量并記錄電力系統的負載曲線(kW、VAR、VA)

供電回路電能計量(kVAh, VARh, kWh)，進行節能改造分析

開關柜/配電盤和其它電氣設備、旋轉電機設備的故障分析

電動機啟動電流過程分析

診斷確認電力變壓器的K因數

法國CA CA8230單相電能質量分析儀技術參數：
