美國CIRS 021數字乳房斷層合成QC模體

美國CIRS 021數字乳房斷層合成QC模體用來評估乳房斷層合成圖像質量，旨在解決數字乳房斷層合成系統(DBT)的質量控制問題。

美國CIRS 021數字乳房斷層合成QC模體簡介：

美國CIRS數字乳房斷層合成QC模體旨在解決數字乳房斷層合成系統(DBT)的質量控制問題。體?？捎糜谲浖治龊汀皞鹘y(tǒng)”視覺測試。

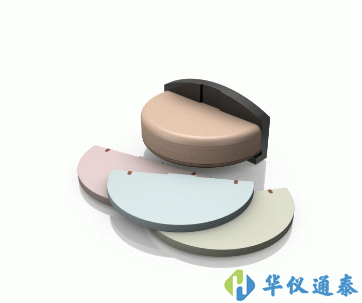

該模型由8個均質板組成，由50/50比例的腺體和脂肪組織(BR50 / 50)的乳房等效材料制成?？梢詥为?dú)購買的可選旋渦板由100%脂肪和100%壓蓋組織組成，重量比約為50/50。三個均質板包括成像目標。每個半圓形板坯尺寸為100×180×10mm。這允許使用均勻和旋渦平板的組合來測試散射輻射對更臨床相關的非均勻條件下的圖像質量的影響。

CIRS 021數字乳房斷層合成QC模體包括一個帶磁性固定的定位支架，可在DBT掃描儀上重復對準和定位。

TUNGSTENWIRES?50μm

數量：2

位置：XY平面

傾斜：與x軸和Y軸成5.7度

鋁板(AL 99.999%)

10 x 10 mm x200μm

失敗的組織目標

數量：5個元素

尺寸：2毫米x 5毫米

TUNGSTENWIRES?50μm

數量：2

位置：XZ和YZ飛機

傾斜：與X軸和Y軸成5.7度

陶瓷球

數量：8

尺寸：?0.8毫米

40 x 40 mm網格

SPECKS(玻璃)

0.330毫米

0.280毫米

0.230毫米

0.200毫米

0.170毫米

0.140毫米

纖維(10碼長)

?0.15毫米

?0.18mm

?0.23毫米

?0.28毫米

?0.38毫米

?0.41毫米

失敗的組織目標

數量：5個元素

尺寸：2毫米x 5

球形體 (乳腺癌)

?6.3毫米

?4.7毫米

?3.9毫米

?3.1毫米

?2.3毫米

?1.8毫米

STEP WEDGE

100%腺體

70%的腺體

50%的腺體

30%的腺體

100%脂肪

陶瓷球

數量：8

尺寸：?0.8毫米

40 x 40 mm網格

美國CIRS 021數字乳房斷層合成QC模體產品規格：
