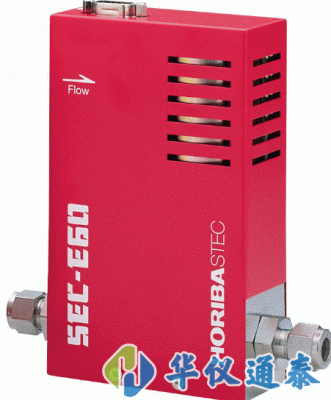

日本Horiba SEC-E60氣體質量流量控制器

日本Horiba SEC-E60氣體質量流量控制器可用于氫氣 、氧氣、丙烷、氬氣等為首的各種可燃燒氣體的流量控制。

日本Horiba SEC-E60氣體質量流量控制器產品特點：

以魅力、價格實現從微小流量到大流量的控制;

高速響應，1秒內達到流量設定值。搭載了新設計的控制回路和高速應對的流量感應器，根據所接收到的電力信號，流量的初期安定性比較好，通過流量變化的實施程序使得能一直保持安定的流量進行測控。(大流量對應型號：SEC-E80在2秒內應對)

高精度，±1.0%F.S

高信賴性，具備自動調零功能

可進行準確的質量流量控制;所謂質量流量控制器，是計測質量流量，可根據所接收的電力信號，自動的進行任意流量的一種控制器。因此，即使使用環境(如溫度、壓力)發生變化變化，也不必進行修正，就能準確的進行質量流量控制。

采用自動流量功能閥門;流量控制閥門由于是采用自動流量功能功能控制型，當本體電源無供給時，閥門將自動調整為關閉狀態。停電時也可以將流量控制在很小限度內。

日本Horiba SEC-E60氣體質量流量控制器主要用途：

工業爐、熱處理爐用可燃燒氣體控制

針焊用可燃燒氣體控制

氫氣 、氧氣、丙烷、氬氣等為首的各種可燃燒氣體的流量控制

清洗氣體的流量控制

實驗裝置上的氣體流量控制

要求需要自動化的流量控制設備

希望把握所消耗流量總量的設備等

日本Horiba SEC-E60氣體質量流量控制器工作原理：

1、入口處進來的氣體被分流到流量感應器和旁路處。

2、通過感應器獲得按質量流量比例形成的溫度變化信息，在回路中交換成電力信號。

3、該信號通過增幅回路、修正回路、以0-5V的線性電力信號向外部輸出，另一方面又輸入至比較控制回路中。

4、外部獲得的設定信號和從感應器處獲得的流量信號在比較回路中形成差異信號，再輸送至下一個的閥門驅動回路中。

5、流量控制閥門盡可能使該差異信號將為“0”，使流量一直控制在設定流量。

日本Horiba SEC-E60氣體質量流量控制器技術規格：

適用氣體種類*1：N2，O2，Air，H2,Ar，C3H8，CH4，C4H10

氣體接觸部材質：SUS316，氟化橡膠，磁性不銹鋼

閥門型號：非通電時 關閉

標準流量量程(N2響應F.S.)：50/100SLM

標準流量量程(適于SEC系列)：5-100%F.S.

流量測量范圍(適于SEF系列)：0-100%F.S.

響應速度：1秒以內(T98)

流量精度：±1%F.S.

直線性：±0.5%F.S.

反復性：±0.5%F.S.

工作差壓值(適于SEC系列)：100-300kPa(d)

使用壓力(適于SEF系列)：350kPa(G)以下

耐壓：1MPa(G)以下

驅動電源：+15VDC±5% 50mA -15VDC±5% 200mA 3.9VA

標準接頭*2：3/8SWL類型

*1:關于記載以外的氣體種類，請另行咨詢協商。

*2也可以適用標準接頭以外的接頭。請另行咨詢協商。

※SEC-E40/E50/E40MK3/E50MK3搭載有自動清零功能。

※入口壓力是SEC-E40/50/60/E40MK3/E50MK3：較大值300kPa(G);SEC-70/80：較大值350kPa(G)以下。

※ SCCM、SLM是表示氣體的流量單位(mL/min、L/min、at、0℃、101.3kPa)的記號。
