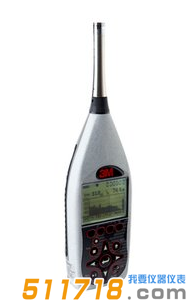

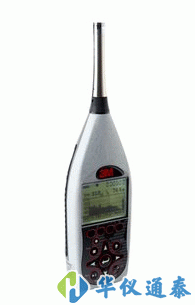

美國3M QUEST Soundpro SE-2噪聲頻譜分析儀

聲學：

EN/IEC61672 . IEC60651 . IEC 60684 . IEC 61620 .AN SI S1.4-1983 . ANSI S1.11-2004

歐洲：

EMC

一般規格

按鍵：

14個按鍵

顯示形式：

128 x 64點陣

背景光：

光纖

語言：

英文、西班文、德文、法文、意大利、葡文

測量

可測量參數：

SPL, MAX, MIN, Peak, Ln, Leq, Lavg, Sel, TWA, Taktm, DOSE, PDOSE, Ldn, CNEL, Exposure

范圍：

頻率：

振幅：

很大峰值：

型式1：3Hz-22.4kHz；型式2：20 Hz-8kHz；濾波器：1/1倍頻程（選項）或1/3頻程（選項）

波帶：8個可選擇，100dB動態范圍；RTA：8個可選擇，80dB動態范圍

超過全刻劃3dB

參數：

計權：

A .C. Z（線性）

響應時間：

快、慢脈沖

倍頻程濾波器（選項）：

型式1, ANSI S1.11-2004, EN/IEC61260

型式1：

*心頻率：（1/3模式）33個*心頻率從12.5Hz到20kHz；

                       （1/1模式）11個*心頻率從16Hz到16kHz

閾值：

0-140dB

交換率：

3, 4, 5, 6dB

操作模式：

聲級驅動操作/暫停，時鐘/日期驅動電源開及操作于已編程設定期間，外接/暫停，鍵盤啟動操作/暫停于已編程設定期間

參考：

SPL：

114dB

頻率：

1kHz

方向性：

使用一個自由場響應麥克風時：零角度

校準

校準歷史被保留及測試后校準確認記錄在校準歷史中

校準器：

QC-10（114dB 1kHz），QC-20（94dB 250Hz ，114dB 1kHz）

記錄選項

需SD卡

摘要數據及時間歷史數據記錄：

MAX, MIN, Peak, Ln, Leq/Lavg

超越聲級數據記錄：

2個用戶可選擇Ln

記憶容量：

依所插入SD存儲卡的存儲容量

間距：

1，10，15，30，60秒，5，10，15，30，60分

特殊功能

回刪：

可選擇1秒到20秒

存儲系統：

可拆裝的*全數字存儲卡（SD卡），需用于存儲多個期間/調研設定存儲用用于數據記錄選項，檔案格式為PC兼容二進制文件，需QSP軟件來翻譯數據文檔。

接口及連接

SD卡：

用于數據記錄，存儲設定用存儲時間/調研

電源插口：

外接供電9-16VDC

AC/DC輸出：

3.5mm stereo (Tip AC.Ring 1 DC.Ring 2 Gnd)

10針輔助連接頭：

RS-232，3個數字輸出，1個數位輸入

USB：

適用USB2.0，Mini B接頭

環境特征

溫度：

操作：

（<±0.5dB影響）-10℃到+50℃

儲存：

-25℃到＋70℃

濕度：

TBD

震動&振動：

磁場：80A/m，50/60Hz不影響

外場：

電的10V/m，1kHz modulated，30MHz到1GHz，<55dBC

電子特征

電池：

4個AA堿性電池，至少可連續使用10個小時，依設定/選項，不包括使用背景光

外接DC電源輸入：

電壓9－16VDC

麥克風：

型式2：QE7052；型式1：BK1936（標準）

儀器輸入：

50K歐姆，正常輸入阻抗

前置放大器：

直接裝在(0.52” 或13.2mm)麥克風，其它尺寸需一個適配器

前置放大裝置：

前置放大器為可拆裝

電纜：

可驅動達30公尺纜線，可忽略信號損失

輸入阻抗：

大于1G歐姆，具1pf 負載

訊號很限：

11VAC

結構特征

三角架安裝：

儀器背面有安裝三角架鏍牙

外殼：

不解鋼纖維填有ABS/Polycarbomate具有內部EMC遮避

尺寸：

3.1〞寬× 11.1〞高（包括前置放大器，但無麥克風）× 1.6〞厚

重量：

0.54公斤（含電池）
