德國Narda EHP-200A長中短波電磁場選頻分析儀

德國Narda EHP-200A長中短波電磁場選頻分析儀是為準確測量場強范圍在0,02~1000 V/m的電場和場強范圍在6 mA/m~300 A/m的磁場而設計的，測量頻率范圍為9 kHz ~30 MHz。

德國Narda EHP-200A長中短波電磁場選頻分析儀產品簡介：

EHP-200電磁場分析儀是為準確測量場強范圍在0,02~1000 V/m的電場和場強范圍在6 mA/m~300 A/m的磁場而設計的

測量頻率范圍為9 kHz ~30 MHz

場傳感器及電子測量電路都密封在一個堅固的盒子里, 這個盒子的尺寸只有92x92x109 mm

分別獲得三個軸向的測量值，或總場強(峰值和平均值)，測量值具備很好的平穩性和線性

測量單位可顯示為V/m, A/m, microT, mG, mW/cm2, W/m2 及所選限值的百分比

EHP -200的特點是內置了頻譜分析，以詳細測量電場密度和磁場密度隨頻率的變化，*小分辨率為1kHz，動態范圍可達80dB

由可連續使用8小時的內置鋰離子電池供電，或由一個外置輸出直流電壓為10-15V的AC適配器供電

EHP-200探頭由基于PC機的程序進行控制，測量結果通過光纖連接實時傳輸

一個輔助輸入可以測量來自任何射頻設備外部信號的頻譜

由于它有非常小的體積和光纖連接，所以不影響其所測量的電磁場，從而確 保了測量的準確和靈敏

因此EHP-200是特別適合用于近場測量LW-AM-SW波段附近的發射機、金屬探測器的測量和*有頻率范圍在9kHz–30MHz的射頻信號的測量應用場合

相對傳統天線的*大優點在于，傳統天線的體積劣勢和須預防線纜對測量的影響

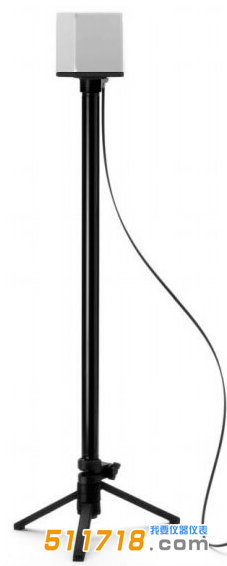

EHP-200密封于在一個小立方形的盒子里

磁場傳感器系統由三塊相互正交的磁感應線圈構成，電場傳感器系統由三塊相互正交的安裝在磁感應線圈對面的平行電容板構成

德國Narda EHP-200A長中短波電磁場選頻分析儀產品特點：

功率高，覆蓋范圍大

波長相對較長，約10米—600米范圍

通常采用全方向發射

長中波主要為垂直*化，以地波方式傳播;短波主要為水平*化，以天波方式傳播

德國Narda EHP-200A長中短波電磁場選頻分析儀技術參數：
