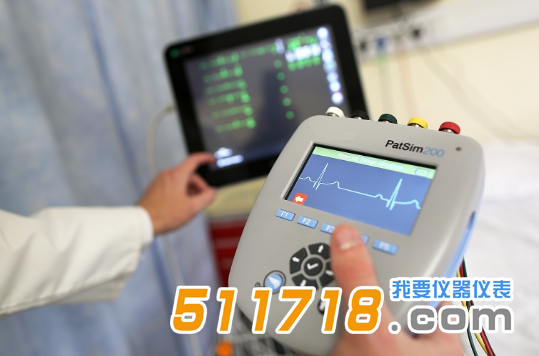

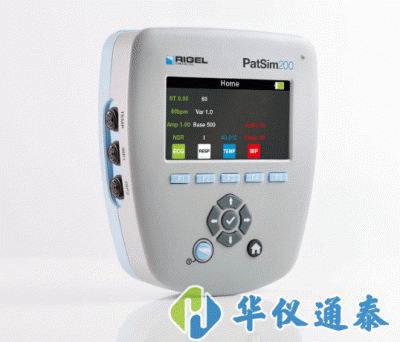

英國Rigel PatSim200患者模擬器

導聯

全12導聯心電圖，每個信號線具有獨立輸出

幅度

Lead I                   70%

Lead II                  100%

Lead III                  30%

Lead V1                 24%

Lead V2                 48%

Lead V3                 100%

Lead V4                 120%

Lead V5                 112%

Lead V6                 80%

心電圖正常竇性心律（成人模式）

導聯

全12導聯心電圖，每個信號線具有獨立輸出

模式

2個可選值：成人，新生兒

新生兒模式心電圖 R波寬減少到40ms

心率

18個可選值30~300 BPM

30/40/50/60/70/80/90/100/120/140/160/180/200/220/240/260/280/300 BPM

準確性

±1BPM 或 1%

幅度（II導）

0.05 ~ 0.45 mV (0.05 mV步進)

0.50 ~ 5.50 mV (0.50 mV步進)

幅度精度

± 2%

ST段

18個可選值，8個升高和8個低迷

0.00 ~+0.05~ +0.80 mV (0.10 mV步進)

0.00 ~-0.05~ -0.80 mV (0.10 mV步進)

心律失常波形

幅度（II導）

20個可選值，

0.05 ~ 0.45 mV (0.05 mV步進)

0.50 ~ 5.50 mV (0.50 mV步進)

幅度精度

± 2%

Ventricular Waveforms心室性波形

6個可選值，

Asystole 停搏

Bigeminy 室早二聯律

Trigeminy 室早三聯律

Ventricular Tachycardia 室性心動過速

Ventricular Fibrillation (coarse) 心室顫動（粗糙）

Ventricular Fibrillation (fine) 心室顫動（精細）

Supraventricular Waveforms室上性波形

9個可選值，

Atrial Fibrillation coarse 心房顫動粗糙

Atrial Fibrillation fine 心房顫動精細

Atrial Flutter 心房撲動

Sinus Arrhythmia竇性心律失常

Missing beat 逸搏

Atrial Tachycardia 房性心動過速

Paroxysmal Atrial Tachycardia 陣發性房性心動過速

Nodal rhythm 結性心律

Supraventricular Tachycardia室上性心動過速

Atrial Conduction Waveforms心房性傳導波形

6個可選值，

First Degree AV Block一度房室傳導阻滯

Left Bundle Branch Block左束分支傳導阻滯

Right Bundle Branch Block右束分支傳導阻滯

Second Degree AV Block - Mobitz I二度房室傳導阻滯（文氏或稱莫氏i型）

Second Degree AV Block - Mobitz II二度房室傳導阻滯（莫氏ii型）

Third Degree AV Block三度房室傳導阻滯

Premature Waveforms 早搏波形

12個可選值，

Premature Atrial Contraction 心房期前收縮

Premature Nodal Contraction 期前結性心律

Premature Left Ventricle Contraction 左心室期前收縮

Premature Left Ventricle Contraction – early 左心室期前收縮-早

Premature Left Ventricle Contraction - R on T 左心室期前收縮- R on T

Premature Right Ventricle Contraction 右心室期前收縮

Premature Right Ventricle Contraction – early 右心室期前收縮-早

Premature Right Ventricle Contraction - R on T 右心室期前收縮- R on T

Premature Ventricular Contraction – frequent Multifocal 室性早搏-頻發多灶性

Premature Ventricular Contraction - 6 / min 室性早搏-每分鐘6次

Premature Ventricular Contraction - 12 / min 室性早搏-每分鐘12次

Premature Ventricular Contraction - 24 / min 室性早搏-每分鐘24次

性能波形 Performance Waveforms

幅度

0.50 ~ 5.0mV，0.5mV步進

Square Waves 方波

2 Hz或0.125 Hz

Pulse 脈沖

60BPM 或 240 BPM

Triangle Wave 三角波

2 Hz

Sine Waves 正弦波

10個可選值 0.05 ~ 100 Hz

0.05 / 0.5 / 1.0 / 10.0 / 25.0 / 30.0 / 40.0 / 50.0 / 60.0 / 100.0 Hz

起搏波形 Pacer Waveforms

Simulated Rhythms 模擬節律

6個可選值，

Asynchronous at 75 BPM 在75 BPM時異步

Demand with frequent sinus beat 按需頻繁竇性搏動

Demand with occasional sinus beat 按需偶發竇性搏動

A-V sequential  房室順序

Non-capture 無捕獲

Non-function無需求

脈沖幅度

4個可選值1.0 ~ 10.0 mV

1.0 / 2.0 / 5.0 / 10.0 mV

準確性

±10%

寬度

5個可選值，0.1 ~ 2.0 ms

0.1/ 0.2 / 0.5 / 1.0 / 2.0 ms

準確性

± 5%

R波檢測（60 BPM haver-triangle wave）

心率

6個可選值30 ~ 250 BPM

30/60/80/120/200/250 BPM

幅度

10個可選值0.5 ~ 5.0 mV（0.5 mV步長）

R波寬

13個可選值8 ~ 200ms

8/10/12/20/40/60/80/100/120/140/160/180/200ms

胎兒母體模擬 Fetal Simulation

Maternal heart rate (fixed) 產婦心率（固定）

80 BPM

Fetal heart rate (selectable) 胎心率（可選）

7個可選值60 ~ 240BPM

60, 90, 120, 140, 150, 210,240 BPM

Fetal heart rate (IUP) 胎心率（IUP）

140 BPM at beginning, then varying with pressure在140 BPM時啟動，壓力隨后變化

Intrauterine-pressure waveforms 子宮內壓力波形(IBP1)

3個可選值

Early deceleration, late deceleration, and uniform acceleration早期減速，晚期減速和均勻促進

Simulation period 模擬周期

4個可選值

手動或2,3,5分鐘

呼吸模擬 Respiration Simulation

呼吸率

10個可選值0 ~ 180 BRPM

0, 5, 10, 15, 30, 40, 60, 80, 120, 180 BRPM

Resistance Variations 變化阻抗

4個可選值0.2 ~ 3.0 Ω

0.2, 0.5, 1.0, 3.0 Ω

精度

±10%

Base resistances 基礎阻抗

4個可選值500 ~ 2000 Ω

500, 1000, 1500, 2000 Ω

精度

±5%

導聯選擇

1（LA），2（LL）用戶可選擇

Apnoea Simulation窒息模擬

手動，開/關

有創血壓模擬 Invasive Blood Pressure Simulation

通道

2通道

Simulated sensitivity 模擬靈敏度

5μV/ V / mmHg或40μV/ V / mmHg（用戶可選）

Static Pressure 靜壓力

15個可選值-10 ~ 400.0 mmHg

-10,- 5,0,20,40,50,60,80,100,150,160,200,240,320,400mmHg

精度

± 1mmHg

Dynamic Simulation 動態模擬

8個可選值

Arterial [ART] 120/80 動脈[ART] 120/80

Radial Artery [RA] 120/80 橈動脈[RA] 120/80

Left Ventricle [LV] 120/00 左心室[LV] 120/00

Right Ventricle [RV] 25/00 右心室[RV] 25/00

Left Atrium [LA] 14/4 左心房[LA] 14/4

Pulmonary Artery Wedge [PAW] 10/2 肺動脈楔[PAW] 10/2

Pulmonary Artery [PA] 25/10 肺動脈[PA] 25/10

Right Atrium (central venous) [CVP] 15/10 右心房（*心靜脈）[CVP] 15/10

干擾

手動開/關

自動序列（限于C1）

循環模擬，8個預設值，步長為15秒：

動脈[ART] 120/80

橈動脈[RA] 120/80

左心室[LV] 120/00

右心室[RV] 25/00

左心房[LA] 14/4

肺動脈楔[PAW] 10/2

肺動脈[PA] 25/10

右心房（*心靜脈）[CVP] 15/10

Excitation voltage 激勵電壓

2 ~ 16V

Impedance 阻抗

350Ω標稱值

連接器

迷你DIN類型

一般規格

語言

簡體中文，英文，及其它

自動關機

提供6個可選值

2,5,10 ,30 ,60分鐘,持續開機

亮度調節

可調

用戶自定義

5個可選值，用戶自編輯

主電源/電池信息

3.7V 3900mAh 14.4WH鋰離子電池

USB micro-B電源5V 1A

100-240V~50 / 60Hz 0.18A較大

充電時間（新電池）

較多6個小時

電池壽命

較長8小時（取決于模擬和屏幕亮度）

重量

0.70 Kg

外形尺寸

180 x 150 x 55 mm
