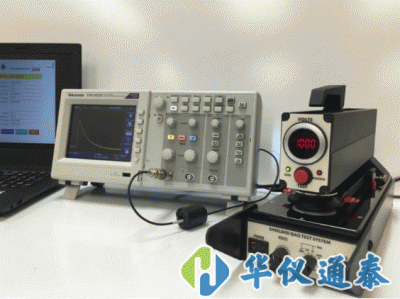

美國ETS Model 4431T防靜電屏蔽袋測試儀

美國ETS Model 4431T防靜電屏蔽袋測試儀是一個完整的系統，可生成應用于袋外表面的指定ESD脈沖，并檢測放置在袋內電容傳感器上的電壓或電流。

美國ETS Model 4431T防靜電屏蔽袋測試儀產品簡介：

美國ETS Model 4431T整套屏蔽袋測試系統包括測試單元，示波器，計算機和ETS測試套件管理器軟件，用于根據ESDA STM11.31和EIA-541執行測試。 ETS 4431T屏蔽袋測試系統是一個完整的系統，可生成應用于袋外表面的指定ESD脈沖，并檢測放置在袋內電容傳感器上的電壓或電流。測試套件管理器程序顯示波形，計算測試袋內引起的放電脈沖的能量，并根據ESD STM 11.31處理數據。它還自動控制4431型并編程示波器。

美國ETS Model 4431T防靜電屏蔽袋測試儀產品特點：

自動化測試提供易用性，*效性并消除人為錯誤。

預測試放電事件驗證HBM波形符合行業標準

測試電壓：1kV HBM脈沖施加到袋子上

用nJ測量袋子內部能量

測試數據編譯成易于閱讀的報告

美國ETS Model 4431T防靜電屏蔽袋測試儀技術參數：

放電單元

功率：

電壓：90-260VAC，50 / 60Hz;很大0.7**

輸入：IEC插座，帶6英尺(2米)電纜，帶NA插頭(標準)

高壓電源：

可調?800-?1,200V

放電網絡：

STM11.31：100pF和1500Ω

EIA 541：200pF和1.5或400kΩ

放電波形STM11.3

上升時間@0Ω：<10ns

@500Ω：<20 ns

下降時間@0Ω：150±15ns

@500Ω：200±20ns

響鈴：<15%

信號輸出：

電壓輸出：100：1衰減信號到1MΩ：

電流輸出：泰克CT-1：5mV / mA @500Ω：

電容式傳感器：

電*：0.875“(22mm)不銹鋼

電介質：0.5“ (12mm)

電容：6pF

外形尺寸：

4“W×12”D×6“H(102×305×152mm)

示波器

泰克TDS2022C：

電壓：90-260VAC

通信信號輸入/輸出到計算機：USB

通信信號輸入/輸出到示波器：USB

電腦

安裝了Windows 10&ETS Test manager軟件的計算機。
