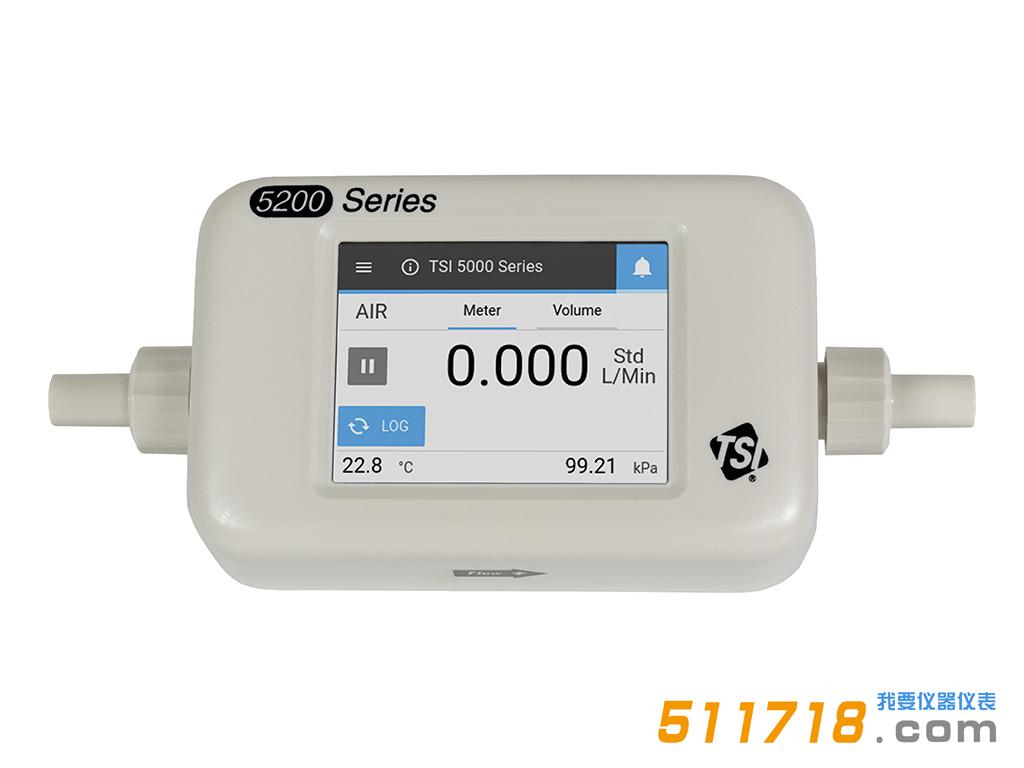

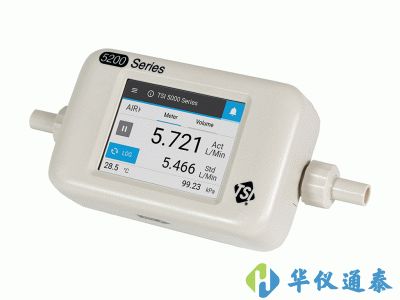

美國TSI 5200-6氣體質量流量計

溫度測量

測量范圍

-10 至 50°C

*確度

流量 > 1 Std L/min 時為 ±1°C（僅正向氣流）

 響應時間

<= 75 ms 至zui終值的 63%（階躍變化）

單位

° C, ° F

*對壓力測量

測量范圍

50 至 200 kPa

 *確度

±1 kPa

 響應時間

<= 4 ms 至zui終值的 63%（階躍變化）

 單位

Pa, hPa, kPa, mbar, PSI, mmHG, cmH2O, inH2O

低差/呼吸回路壓力測量

 測量范圍

±150 cmH2O

*確度

讀數的 ±0.5% 或 0.15 cmH2O，以較大值為準

 響應時間

<= 4 ms 至zui終值的 63%（階躍變化）

 單位

Pa, hPa, kPa, mbar, PSI, mmHG,cmH2O, inH2O

相對濕度測量

測量范圍

10 至 90% RH

*確度

RH 的 ±3%

響應時間

<= 3 s 至zui終值的 63%（階躍變化）

單位

% RH、露點溫度 (°C、°F)

累加器測量

測量范圍

0.05 至 400,000 L

*確度

讀數的 ±5%

單位

L, mL, ft3

儀器溫度范圍

操作

-10 至 50° C（環境）

儲存

-20 至 70° C（環境）

儀器使用壓力范圍

操作

50 至 200 kPa

電源

通過 USB-C 端口供電

 5.0 VDC ±5%，很大電流 500 ma

破裂壓力

測試加壓到 690 kPa，儀器沒有破裂。請不要超過 690 kPa。

數字量輸出

USB，RS-232 串行，使用可選的 USB-A 至 RS232 轉換器電纜

顯示

2.8 英寸彩色 LCD 觸摸屏

內部存儲器

1 GB 存儲空間，較多可存儲 20 個數據記錄文件

物理尺寸

重量：230 克，含管端保護帽

         材質： 聚碳酸酯（主機）

注釋：

1. 為保證流量測量的*確度，儀器需在 15 至 25°C 之間，處于 101.3 kPa 之下工作。 + 在 15 至 25°C 的基本工作范圍之外，每 1°C 還要增加 0.085% 的讀數。 + 在 50 kPa 至 200 kPa 的基本工作范圍之外，在 101.3 kPa 以上，每 1 kPa 還要增加 0.01% 的讀數， + 在 101.3 kPa 以下，每 1 kPa 還要增加 0.02% 的讀數

2. 流量精度是氣體溫度和主機溫度之間的溫差在 ±10°C 以內

3. 流量精度是針對干燥氣體（低于 10% R.H）。對于沒有進行濕度補償?shù)臋C型， 每 10% RH 增加 ±0.01% 的讀數。

4. 從高到低的反向流量突變可能需要額外的穩定時間來實現完全的準確。 請聯系 TSI，以獲得更多信息。

5. 從高到低的反向流量突變可能需要額外的穩定時間來實現完全的準確。 請聯系 TSI，以獲得更多信息。

6. 體積流量是根據質量流量計算的。考慮到測量氣體溫度和壓力時的不確定性， 需在流量精度上增加 0.25% 的讀數。
