【好貨推薦】鉗形傳感器的應用與型號品牌推薦

瀏覽量：744 發布時間：2020-10-13 13:57:42

　　鉗形電流傳感器可連接相位檢測分析儀、相位電壓表、工業控制裝置、數據記錄儀、示波器、諧波分析儀、電能質量分析儀、高精度數字萬用表等。適用于電力通信、鐵路設備、建筑工地、計量研發、科研企業等領域。

　　鉗形電流傳感器的應用：

　　1.電流傳感器由交流/DC鉗形電流表改裝而成，可與測量交流/DC漏電流和電流試驗的設備連接，并可根據需要引出電源線和外接電源，便于長時間連續運行。

　　2.尖頭鉗形電流傳感器適用于檢測交流電流、泄漏電流、諧波電流、相位、相序、頻率、功率和功率因數?？蛇B接相位電壓表、檢測記錄儀、示波器、萬用表等。

　　3.鉗口尺寸為(2530)mm的大口徑電流傳感器，款式多樣，根據輸出范圍進行選擇。

　　4.高壓電流傳感器可用于測試高達110千伏的高壓線路，如氧化鋅避雷器測試儀、高低壓鉗形電流表和高壓電流互感器變比測試儀。

鉗形傳感器型號品牌推薦

1、日本KYORITSU(共立) KEW 8123鉗形傳感器

日本KYORITSU(共立) KEW 8123鉗形傳感器是可擴大大部分?jǐn)?shù)字式萬用表的電流量程的鉗形傳感器。

技術參數：

導體直徑	很大?55mm
額定電流	AC 1000A
輸出電壓	AC 500mA AC 0~500mVrms(5mV/A)
精度	±2.0%rdg±0.3mV(50/60Hz) ±3.0%rdg±0.5mV(40Hz~1kHz)
測試范圍	AC 0~1000Arms
導線長度	約2m
使用溫濕度范圍	0~40℃,85% RH以下
保存溫濕度范圍	-20~80℃,85% RH以下
輸出電阻	約1.5Ω
*全規格	IEC61010-1：2002
外形尺寸	170(L)×105(W)×48(D)mm
重量/附件/可選件/適用型號	約380g/9095（攜帶皮套）說明書/7146（蕉形調節插頭）Φ4變換插頭 7185（延長線）/5010 5020
外部磁場影響	400A/m:0.6A以下

2、日本KYORITSU(共立) KEW 8148鉗形傳感器

日本KYORITSU(共立) KEW 8148鉗形傳感器是可擴大大部分?jǐn)?shù)字式萬用表的電流量程的鉗形傳感器，該儀器可與5010,5020,6310配合使用，測量范圍AC 0～100Arms。

技術參數：

額定電流	AC100A
輸出電壓	AC5000mA AC0-5000mVrms(50mV/a)
測量范圍	AC 0～100Arms
直徑大小	很大Φ68mm
外形尺寸	188(L)×128(W)×53(D)mm
重量	約510g
導線長度	約2m
精度	0A-80A ±1.0%rdg±0.1mV(50Hz/60Hz)
輸出電阻/適用型號	約80Ω/5010,5020,6310
操作溫濕度范圍	0～50℃、相對濕度85%以下(無露點)
保存溫濕度范圍	-20～80℃、相對濕度85%以下(無露點)
外部磁場影響/附件/可選件	100A：≤10mA/9094（攜帶皮套），使用說明書/7146（蕉形調節插頭） Φ4變換插頭 7185（延長線）
*全規格	IEC 61010-1:2002, IEC 61010-2-032:2002 CAT.Ⅲ 300V 污染度2

3、日本KYORITSU(共立) MODEL 8128鉗形傳感器

日本KYORITSU(共立) MODEL 8128鉗形傳感器是可擴大大部分?jǐn)?shù)字式萬用表的電流量程的鉗形傳感器，該儀器可與5010/5020配合使用。

技術參數：

4、日本KYORITSU(共立) KEW 8121鉗形傳感器

日本KYORITSU(共立) KEW 8121鉗形傳感器可擴大大部分?jǐn)?shù)字式萬用表的電流量程，與5010/5020配合使用，可設定在顯示屏上直接讀取A讀數。

技術參數：

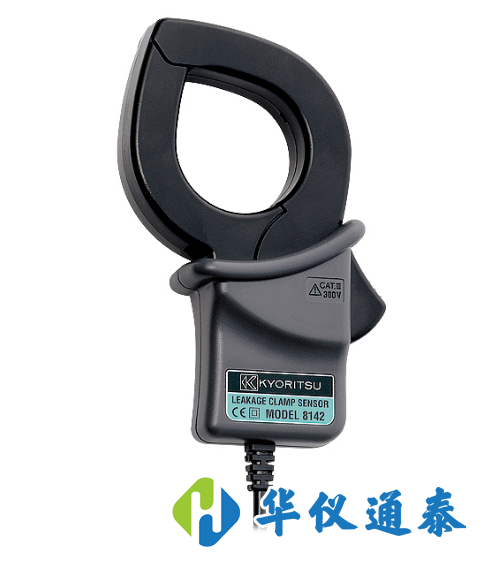

5、日本KYORITSU(共立) MODEL 8142鉗形傳感器

日本KYORITSU(共立) MODEL 8142鉗形傳感器是可擴大大部分?jǐn)?shù)字式萬用表的電流量程的鉗形傳感器，其輸入電流范圍AC 0~1000mA，輸出電壓AC 0~100mA(AC 100mV/A)。

技術參數：
