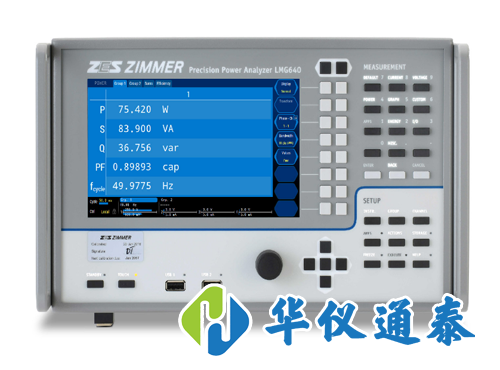

高精度功率分析儀的功能和要求

　高精度功率分析儀根據特點有時也稱寬頻功率分析儀或變頻功率分析儀。高精度功率分析儀主要應用于電力推進、電機、風機、水泵、風力發電、軌道交通、電動汽車、變頻器、特種變壓器、熒光燈、LED照明等領域的產品檢驗和試驗、能效評測及電能質量分析。高精度功率分析儀的功能和要求如下：

(1)儀器配有電壓、電流探頭，滿足變頻器功能測試要求，配有星角轉換器，滿足變頻器無隔離效率測試要求。

　　(2)該儀器可以測試逆變器的效率、諧波、并網功率、功率因數、諧振頻率、基頻電流等參數。

　　(3)帶有分析軟件的儀器可以很容易地得到測量結果。

　　(4)設備符合Q/GDW  480_2010分布式發電接入網技術規則CGC/GF  004: 2011并網光伏發電專用逆變器的技術要求。

　　(5)帶寬：DC-3兆赫茲。

　　(6)基本電壓精度不低于0.05%(讀數誤差)和0.05%(量程誤差)

　　(7)基本電流精度不低于0.05%(讀數誤差)和0.05%(量程誤差)。

　　(8) DC電流輸入范圍：30mA-10Arms。DC電壓輸入范圍為300毫伏-1000毫伏。允許的瞬時*大輸入電壓為2kVpek。

　　(9)電流和電壓輸入的共模*制比不小于120 dB(100 @ kHz)。

　　(10)a/d轉換的精度不低于24位。

　　(11)數值的顯示更新速率可以在不小于5.7英寸的顯示屏上從15毫秒調整到3600秒。

　　(12)儀器的精度穩定期不少于2年，儀器的校準期不少于2年。

　　(13)采樣率不低于341KHz。

　　(14)儀器的諧波分析*須符合*新的iec  61000-4-7: 2002標準。

　　(15)用戶可選擇的數據分析和整合時間可從15毫秒調整到3600秒

　　(16)儀器的所有輸入*須電氣隔離，以避免在各種應用中短路。

　　(17)*須包含PC軟件，可用于設置、下載、分析和編寫報告。
