美國紹爾STS-EX41淺層取樣鉆機鉆機和主要配件介紹

　　美國紹爾STS-EX41淺層取樣鉆機是一種主要適用于山嶺、交通和能源不便地區的小型輕便化取樣鉆孔設備。是區域地質填圖、物化探取樣、古地磁取樣、地質災害預防等淺層地質勘查工作中不可缺少的技術手段。

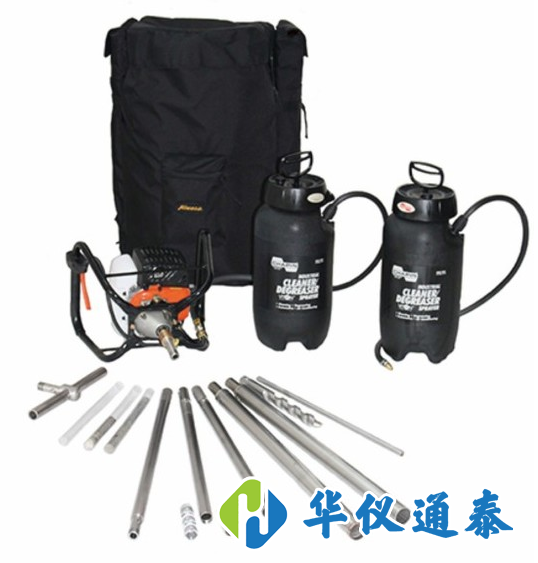

　　鉆機和主要配件介紹：

　　1、鉆機背包

　　特殊設計的背包，選用堅固的材料加工制成以便達到野外惡劣工作環境的要求，足夠的空間除了輕松地裝入紹爾便攜式鉆機整套工具外。

　　規格：76.2*50.8*30.48cm

　　2、汽油發動機

　　選用性能可靠，質量穩定的日本Tanaka發動機，并經過我們的改良，四周配有手柄便于雙手操控。

　　規格：30.8*28.02*33.58cm;重量：7.12kg

　　3、供水系統

　　該系統主要有2個壓力瓶、動力與接口、1.5米水管組成，以保證水可以即使快捷的供應到鉆頭。

　　規格：49.5*19.2cm;重量：5.1kg

　　4、鉆桿(不銹鋼管延長桿)

　　由堅硬的高品質特種不銹鋼制成，延伸部分有特殊設計的卡口連接，無需任何工具即可連接和拆卸。

　　規格：69.1cm;重量：1.42kg;外徑：4.1cm;內徑：3.6cm

　　5、鉆具

　　用來連接鉆桿和鉆頭

　　規格：54.1cm;外徑：4.1cm;重量：1.04kg

　　6、轉接器

　　用來連接鉆桿和鉆具。

　　7、可換用金剛石鉆頭

　　紹爾便攜式鉆機可提供3種不同規格的鉆頭：

　　(1)不帶水槽的金剛石鉆頭，用于鉆斷裂法人硬石，比如石英;

　　(2)帶有兩個排水槽的金剛鉆頭，用于鉆普通巖石

　　(3)3個排水槽的金剛石鉆頭用于鉆質軟的石頭;

　　金剛石鉆頭可以用密度大材質軟的研磨材料打磨，使其鋒利;完全磨損后，可從螺紋接口處去除并更換新的鉆頭。

　　規格：長：6.2cm ;內徑:3.69cm;外徑：4.2cm

　　8、松散質鉆頭(覆蓋層)

　　專門用于測量巖床的覆蓋層厚度或者松軟表面層的快速取樣工作。

　　規格：長：35.5cm;外徑：4.2cm;重量：1.7kg

　　9、取芯器

　　巖石取芯器設計簡單，使用效率高。*端旁邊*其堅硬的突出部分可以切斷巖芯，然后再抓牢取出。對于抓取松軟的巖芯碎片也很實用。

　　規格：長：55.4cm;重量：1.2kg;  外徑：4.1cm內徑：3.68cm

　　10、T型把手

　　T型把手設計牢固，易于使用，便于清潔。

　　規格：長：30.8cm; 寬：10.6cm;  高：3.96cm;  重量：1.3kg

　　11、鋼釬

　　用來輔助取出鉆桿或取芯器種的巖芯

　　規格：長：50.8cm ;   重量：0.8kg

　　12、松軟材質取樣器(不標配)

　　用來取土等松散質樣本
