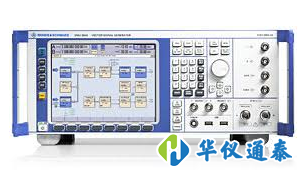

矢量信號發生器的主要結構有哪些？

　　矢量信號發生器是一種能提供各種頻率、波形和輸出電平電信號的設備。在測量各種電信系統或電信設備的振幅特性、頻率特性、傳輸特性及其它電參數時，以及測量元器件的特性與參數時，用作測試的信號源或激勵源。

　　矢量信號發生器又稱信號源或振蕩器，在生產實踐和科技領域中有著廣泛的應用。各種波形曲線以用三角函數方程式來表示。能夠產生多種波形，如三角波、鋸齒波、矩形波(含方波)、正弦波的電路被稱為函數矢量信號發生器。

　　矢量信號發生器用來產生頻率為20Hz~200kHz的正弦信號(低頻)。除具有電壓輸出外，有的還有功率輸出。所以用途十分廣泛，可用于測試或檢修各種電子儀器設備中的低頻放大器的頻率特性、增益、通頻帶，也可用作高頻矢量信號發生器的外調制信號源。另外，在校準電子電壓表時，它可提供交流信號電壓。低頻矢量信號發生器的原理:系統包括主振級、主振輸出調節電位器、電壓放大器、輸出衰減器、功率放大器、阻抗變換器(輸出變壓器)和指示電壓表。

　　矢量信號發生器的結構;

　　1、內部帶有掃頻輸出功能(全頻段掃頻時間小于5秒)

　　是指低頻矢量信號發生器具有從低頻開始到高頻(或反之)自動變化的功能即完成100Hz--20KHZ中間所有頻率的低到高或高到低的變化過程，而這一次過程的時間為5秒。

　　2、帶有外部掃頻控制輸入接口(控制信號為電壓0-5V，控制電流小于1mA)

　　是指低頻矢量信號發生器所輸出的頻率可以由外部進行控制(有外部控制接口)，外部控制頻率變化的電壓是0-5V，控制電流小于1mA。當外部控制電壓在0-5V變化時，低頻矢量信號發生器可以輸出可以在100HZ到20KHZ之間變化。
