尋線儀的使用方法和原理

　　對于網絡或電力工程師來說，網絡尋線儀是必不可少的工具，因?yàn)閷ぞ€器可以在混沌線中找到相應的線，從而大大提高了工程師的工作效率。市場上有各種類型的尋線儀，尋線儀的使用方法和原理是什么，我們?nèi)绾芜x擇合適的儀器?

　　它由信號震蕩發聲器和尋線器及相應的適配線組成，其工作原理: 尋信號震蕩發聲器發出的聲音信號通過RJ45/RJ11通用接口接入目標線纜的端口上，至使目標線纜回路周圍產生一環繞的聲音信號場，用高靈敏度感應式尋線器很快在回路沿途和未端識別它發出信號場，從而找到這條目的線纜。

　　尋線儀的使用方法操作步驟：

　　1、將待測線纜的一端連接到發射器的響應端口或通過鱷魚夾適配器連接RJ11端口

　　2、將發射器的功能轉換旋鈕撥到尋線功能檔位

　　3、指示燈燈亮標志發射器開始向待檢測線纜發送音頻信號

　　4、打開接收器的電源，手持接收器并按住接收器的“尋線鍵”，在待測線纜的另一端(如電話線配線柜、接線盒、集線器、交換機等線堆周圍)進行探測，通過比較接收器發出聲音的大小，靠近探頭時聲音*大的一根線纜就是要找的線纜

　　5、在探測過程中通過調節接收器上的音量調節旋鈕改變音量大小，以適應實際操作環境。

　　以上就是尋線儀的使用方法和原理，不過尋線儀的品牌較多，該如和選擇呢?下面小編為您推薦一款進口尋線儀。

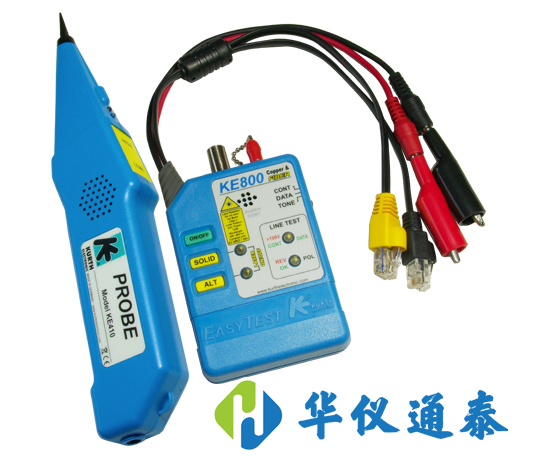

　　德國GMC-I KE801尋線儀

　　德國GMC-I KE801尋線儀由發射器和探頭兩部分組成，工程師可以毫不費力地查找任何類型的電纜、 線路或線對?？梢暂o助判斷電纜故 障如： 排列、錯排、反接線對、斷路或其他。
