煙氣分析儀檢定規程

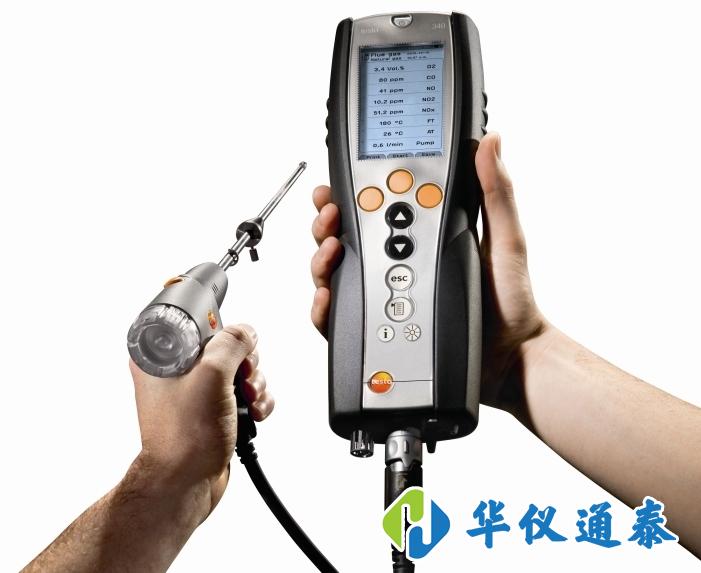

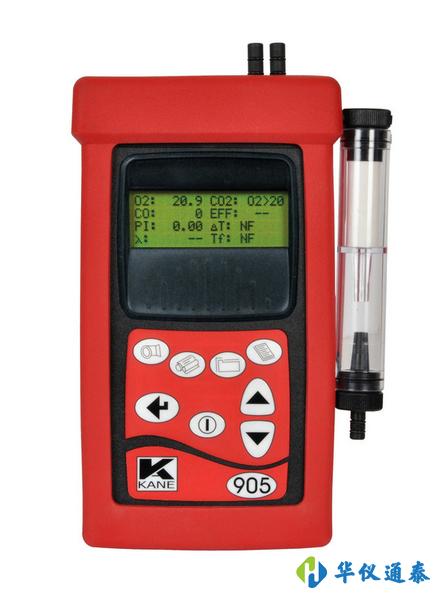

煙氣分析儀主要應用于測量煙氣中的二氧化硫、氮氧化物、一氧化碳等有害氣體及氧氣的濃度。傳感器可選擇性配置，測定一種或多種氣體。分析儀由氣路系統和電路系統兩 部分組成。工作原理是抽氣泵將煙氣經采樣管送至傳感器的氣室，傳感器的輸出電信號通過電子線路將模擬信號放大，轉換成被測氣體的濃度。

本規程適用于煙氣分析儀(以下簡稱分析儀)的初次檢定、后續檢定和使用中檢驗

1、性能要求：

1.1示值誤差

示值誤差不超過*5%a

1.2重復性

重復性不大于2%。

1.3響應時間

響應時間不大于90s.

1.4穩定性

1小時內示值變化不大于5%0

2、通用技術要求

2.1外觀及結構要求

2.1.1分析儀的銘牌上應標有產品名稱、型號、出廠編號、制造日期、制造廠名、制

造計量器具許可證邁互二標志及編號，并附有使用說明書。

2.1.2分析儀(包括采樣管)不應有妨礙正常工作的機械損傷。各調節器轉動靈活，

定位準確。各固定件應無松動。通電后，數字顯示完整清晰。

2.2zui大流量

調節流量計流量能夠達到使用說明書規定的流量。

2.3絕緣電阻

對交流供電電源分析儀，絕緣電阻不小于20MOa

5計It器具控制

計量器具控制包括:初次檢定、后續檢定和使用中檢驗。

3.1檢定條件

JJG968-2002

3.1.1檢定時環境條件

(1)溫度:15℃一3590a

(2)濕度:不大于85%RHo

(3)電源電壓:AC220(1士10%)Vo

4.1.2檢定用設備

(1)標準氣體:二氧化硫、一氧化氮、一氧化碳、氧氣標準物質，其濃度的擴展不

確定度應不大于2%(k=3)o

(2)零點校準氣:清潔空氣。

(3)電子秒表:分度值O.Olso

(4)流量控制器:流量穩定性優于2%，流量范圍應能滿足被檢儀器需要，并設有

放空的流量計。

(5)絕緣電阻表:500V,10級。

5.2檢定項目

序號檢定項目初次檢定后續檢定使用中檢驗

1外觀及結構要求

2zui大流量 十

3示值誤差 十

4重復性十

5響應時間十

6穩定性

7絕緣電阻十

注1:` ”為需要檢定項目，“一”為不需要檢定項目。

注2:經安裝及維修后對分析儀計量性能有重大影響時，其后續檢定須按初次檢定項目進行。

5.3檢定方法

5.3.1外觀及結構要求

用目視和手動檢查。

5.3.2zui大流量

將流量計與分析儀進氣口連接，啟動分析儀抽氣泵，調節流量計流量，觀察能否達

到使用說明書規定的流量。

5.3.3示值誤差

分析儀校準零點后，分別通人約為滿量程20%,50%和80%的標準氣體，每種濃

度的氣體通人3次，讀取各穩定示值。。按公式(1)分別計算出不同濃度測量值的示

JJG968-2002

值誤差△。。

zla=導·100%(1)

式中:乙?！环N濃度示值誤差;

c—3次示值的算術平均值;

。5—標準氣體的濃度。

取示值誤差乙。中的zui大值為分析儀的示值誤差檢定結果。

5.3.4重復性

分析儀校準零點后，分別通人約為滿量程80%的標準氣體，待示值穩定后，得到

測量值。，然后回零，上述步驟重復6次，重復性以相對標準偏差、r表示，各參數的

s均可按公式(2)分別計算。

、r=:一耳下x100%(2)

式中:，r—相對標準偏差;

C-6次測量的算術平均值;

c—第i次的測量值;

n-測量次數，n=6o

5.3.5響應時間

分析儀校準零點后，首先通人約為滿量程80%的標準氣體，讀取儀器穩定初值，然后通人清潔空氣，讓儀器回零后，再通人上述標準氣體，并同時用秒表記錄儀器達到穩定初值90%的時間，重復上述步驟3次，取算術平均值為分析儀的響應時間。

5.3.6穩定性

分析儀校準零點后，通入約為量程80%的標準氣體，分別讀取穩定示值。衛，作為儀器的初始值。讓儀器連續運行1h，每間隔15min通人一次標準氣體，同時讀取穩定示值。

每種標準氣體讀取穩定示值4次，取與初始值偏離zui大的值。。按公式(3)計算穩定性8'。as二全三三旦x100%(3)式中:8s-穩定性。—儀器的初始值;c—與初始值偏離zui大的值。

5.4檢定結果處理

經檢定符合本規程要求的分析儀，發給檢定證書;不符合本規程要求的，發給檢定結果通知書，并注明不合格項目。

5.5檢定周期

分析儀的檢定周期一般不超過1年。
