美國2B Model 106L臭氧分析儀的操作原理

美國2B科技設計的Model 106L型號的臭氧分析儀采用了成熟的254nm紫外吸收法技術，可在一個從十億分之一體積比 的下限到百萬分之一 的上限的動態量程里，*確測量大氣中的臭氧。該儀器廣泛應用于臭氧制備車間、化工、石油、造紙、紡織、制藥、香精香料工業、水處理等領域。下面我們講解一下美國2B Model 106L臭氧分析儀的操作原理。

紫外吸收技術法長期用于測量大氣臭氧，具有高度*密性和準確性。臭氧分子具有在254nm處*大吸收的特性，和低壓汞燈發射的主要波長一致。所幸的是，僅發現空氣中*少分子在顯著濃度下吸收該波長的光線。然而，如果含芳烴的有機化合物存在的話，就會在高度污染的空氣中產生干擾現象。

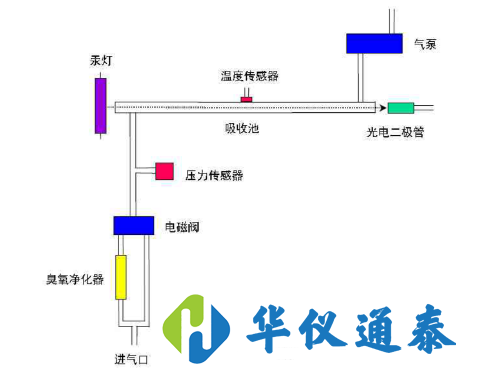

臭氧分析儀原理圖

如上圖，光通過一個 14cm 長的裝有石英窗的吸收池會變稀薄，臭氧檢測便基于此原理。一個低壓汞燈位于吸收池的一邊，而光電二*管位于吸收池的另一邊。光電二*管有內置的集中在254nm波長的干擾濾波器，該波長是汞燈發射的光的主要波長。一個空氣泵抽取樣氣進入儀器，流量大約為1L/Min。一個電磁閥自動轉換將空氣直接送入吸收池或通過臭氧凈化器再將空氣送入吸收池，二者交替進行。光電二*管里光的強度通過經過凈化器和未經過凈化器的空氣測量，經過臭氧凈化器的空氣記做(Ⅰ?)，未經臭氧凈化器的空氣記做(Ⅰ)。

根據比爾-朗伯定律，依據測量到的Ⅰ?和Ⅰ,可計算出臭氧濃度:

這里l是路徑長度(14cm) 而σ是在254nm (1.15 x 10ˉ1?cm2分子ˉ1或308 atmˉ1cmˉ1)處的吸收截面積，已知的準確度約為1%。2B科技的儀器采用和其它商業儀器相同的截面積(消光系數)。測量吸收池內的壓力和溫度，這樣臭氧濃度便能按照十億分之一的體積混合比率形式顯示。除了臭氧混合比率外，儀器還顯示和記錄池溫、池壓。池壓以Torr或mbar為單位，池溫以°C或K單位顯示和記錄。
