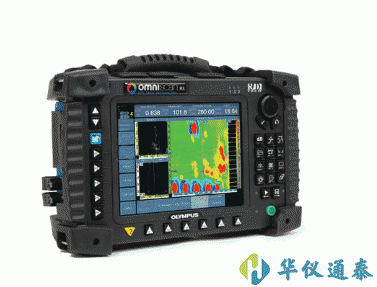

日本OLYMPUS OmniScan MX高級探傷儀

日本OLYMPUS OmniScan MX厲害探傷儀其檢測配置支持32個傳感器線圈(使用外置多路轉換器可支持64個線圈)，工作頻率范圍為20 Hz到6 MHz，帶有一個可以在同一采集操作過程中使用多頻的選項。

日本OLYMPUS OmniScan MX厲害探傷儀產品簡介：
?其檢測配置支持32個傳感器線圈（使用外置多路轉換器可支持64個線圈），其工作模式可為橋式或發送接收式
?工作頻率范圍為20 Hz到6 MHz，帶有一個可以在同一采集操作過程中使用多頻的選項
?渦流陣列技術（ECA）以電子方式驅動同一個探頭中多個相鄰的渦流感應線圈，并解讀來自這些感應線圈的信號。通過使用多路技術采集數據， 可避免不同線圈之間的互感
?OmniScan? ECA檢測配置在橋式或發射-接收模式下可支持32個感應線圈（使用外部多路器可支持的感應線圈多達64個）
?C掃描視圖中的數據采集，可快速有效地檢測缺陷
?分析模式下的數據選擇，可在阻抗圖和帶狀圖中瀏覽信號
?波幅、相位和位置測量
?可調彩色調色板
?大尺寸阻抗平面圖和帶狀視圖，與常規單通道ECT探頭檢測相適應
?一組中的*有通道可被同時校準，每個通道各有自己的增益和旋轉
?波幅和相位可以根據不同的參考缺陷設定
?3個報警輸出可將指示燈、蜂鳴器和TTL輸出組合到一起
?可以在阻抗圖中定義不同的報警區形狀（扇形、長方形、環形等）
?探頭被連接后，C掃描參數和多路器的順序即可被自動設置
?頻率范圍保護可避免損壞探頭
?分析模式下的求差工具，該功能可去除在相鄰?fù)ǖ篱g的提離變化
?實時數據插值可以改進缺陷的空間顯示
?使用兩個頻率，可生成一個MIX信號，以去除干擾信號（如：提離、緊固件信號等）
?數據處理可以選用高通、低通、中值和平均濾波器。下圖為一個應用實例：在搭接處邊緣檢測出裂紋，因為該處厚度出現急劇的變化。經濾波的數據可以改進檢測效果，特別是對小裂紋而言

日本OLYMPUS OmniScan MX厲害探傷儀產品特點：
?檢測時間大幅度降低
?單次掃查覆蓋更大檢測區域
?減小了機械和自動掃查系統的復雜性
?提供檢測區域?qū)崟r圖像，便于數據的判讀
?很好地適用于對那些具有復雜幾何形狀的部件的檢測
?改進了檢測的可靠性和檢出率（POD）
?渦流陣列探頭，Olympus NDT制造的R/D Tech? ECA探頭可適用于廣泛的應用領域
?根據缺陷的不同類型或者被測工件的形狀，可以設計出不同的探頭。標準探頭可檢測如裂紋、點蝕等缺陷，以及多層結構中如裂紋及腐蝕等近表面的缺陷

日本OLYMPUS OmniScan MX厲害探傷儀技術參數：
