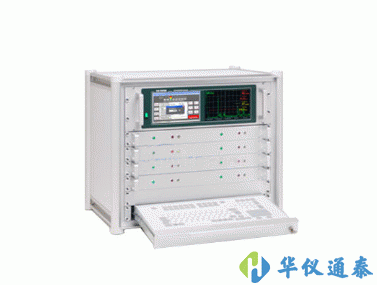

德國KD ECHOGRAPH 1093超聲波電子探傷儀

德國KD ECHOGRAPH 1093超聲波電子探傷儀通過標準化模型建造, 但又相對靈活。它帶有多條可拆分的測試通道, 因此它可以完成很多簡單的工作, 比如: 縱傷缺陷檢測, 橫傷缺陷檢測, 管件夾層檢測。

德國KD ECHOGRAPH 1093超聲波電子探傷儀產品簡介：

?超聲波電子探傷儀ECHOGRAPH 1093是通過標準化模型建造, 但又相對靈活。它帶有多條可拆分的測試通道, 因此它可以完成很多簡單的工作, 比如: 縱傷缺陷檢測, 橫傷缺陷檢測, 管件夾層檢測。

德國KD ECHOGRAPH 1093超聲波電子探傷儀產品特點：

?通過一個插入模型, 設備可以使很多8個通道各自獨立進行測試分析。
?一個工業PC將對整個系統進行監視, 并對數據進行加工處理。
?通過ECHOGRAPH 1093 設備背面的接口, 可以連接更多的其它設備。
?設備的操作和我們在PC電腦里用的很相似, 帶有方便的菜單界面, 窗口, 功能按鈕, 下拉菜單等等。
?每個檢測通道都能單獨的完成一個獨立的檢測任務。

德國KD ECHOGRAPH 1093超聲波電子探傷儀標準構件：

?ECHOGRAPH 1093 UAR
?US-顯示器和運算器
?在UAR-插件前面有顯示器, 帶有控制菜單(左)和A-圖-顯示(右).
?在反面有不同的接口和電源控制器, 他們是用來連接各個檢測通道的.
?ECHOGRAPH 1093 UMP
?US-模型用于平行操作
?US模型的操作和顯示器的二很管都被安裝在插入件的前部, 它們是用于光的控制.
?在UMP超聲設備的反面有很多接口, 用于連接其它PC機和檢測端口.
?ECHOGRAPH 1093 TMT
?帶觸摸屏的鍵盤
?設備上系統數據的直接輸入可以通過帶觸摸屏的固定鍵盤來完成.

德國KD ECHOGRAPH 1093超聲波電子探傷儀系統環境的適應性調整：

?為了更好的適應不同環境下的測試, 連接端口和控制信號要多相應的調整.

德國KD ECHOGRAPH 1093超聲波電子探傷儀特性和優點：

?每個通道都帶有多路復用器
?在A-圖顏色設置可以根據需要選擇
?穩定的波能曲線
?對每個檢測通道的脈沖頻率小于3000Hz
?觸發器: 隨機, *面, 外部(輸入/輸出) 和 頭家回波即頭家全部回波.
?對于每個顯示器盲區的防干擾統計
?外部顯示屏(可選)
?根據DAC-方法做的錯誤報告
?適合標準 DIN EN 12668-1

德國KD ECHOGRAPH 1093超聲波電子探傷儀技術參數：
